Analysis of typical cases of groundwater in high fill landslide with combined well-hole drainage
-
摘要:

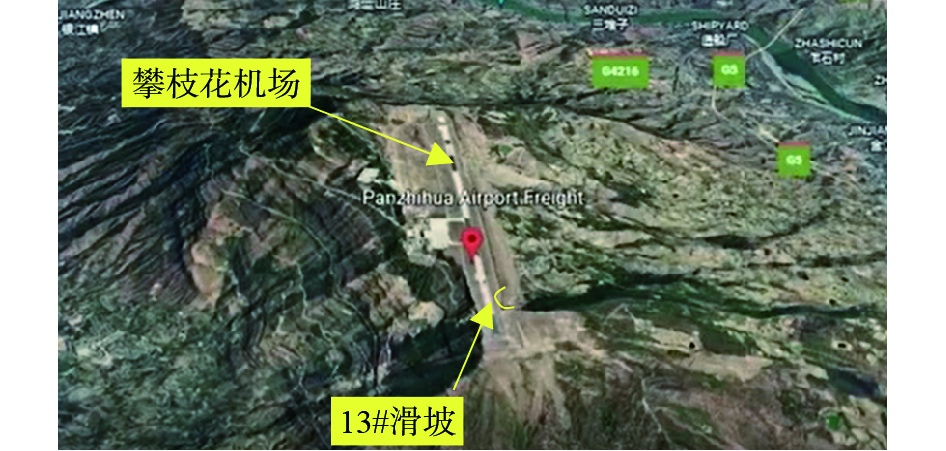

以攀枝花机场13#滑坡治理工程为例，在简述滑坡基本概况的基础上，着重论述了研究区水文地质条件。研究区雨季降水量占全年降水量的95%，中−大暴雨、3 d及以上降雨天数出现次数集中于7—9月，占总数的95%以上。研究区降雨具有雨季降水量强度大且集中的特点。物探及钻探揭示，滑坡后缘场坪填方区地下水丰富，具有“窝”状不连续分布特征，有明显的成层性；含水层具有黏土含量高、赋水性较好、孔隙连通性差、径流不畅，坡内地下水难以快速消散等特点。基于该滑坡地下水丰富的突出特点，提出了抗滑桩支挡与集水井联合井内仰斜排水孔疏排地下水并重的治理方案。治理工程竣工后，评估了井孔联合疏排地下水措施的排水效果，证明排水效果良好。
Abstract:Taking the landslide control project of landslide No.13 at Panzhihua airport as an example, this paper briefly describes the basic situation of the landslide and focuses on the hydrogeological conditions of the study area. The rainy season rainfall accounts for 95% of the annual rainfall in the study area, and the occurrence times of moderate to heavy rain and rainfall days of 3 days or more are concentrated in the rainy season from July to September, accounting for more than 95% of the total. The rainfall in the study area is characterized by high intensity and concentration during the rainy season. Geophysical exploration and drilling revealed that the ground water in the field filling area at the rear edge of the landslide was abundant, with a "nest" -shaped discontinuous distribution and obvious stratification. Aquifers are characterized by high clay content, good water-bearing properties, poor pore connectivity, and poor drainage, making it difficult to dissipate quickly. Based on the prominent feature of abundant groundwater in the landslide area, a remediation scheme combining anti-slide piles and joint drainage by well and inclined drainage holes is proposed. After the completion of the treatment project, the drainage effect of the joint drainage measures by well and drainage hole was evaluated, and the practical results demonstrated excellent drainage effectiveness.
-
Keywords:
- high fill landslide /
- landslide /
- ground water /
- water collecting well /
- oblique drainage hole
-
《中国地质灾害与防治学报》（双月刊）是由中国地质调查局主管，中国地质环境监测院、中国地质灾害防治与生态修复协会主办，反映地质灾害学科并向国内外公开发行的学术性刊物。由于贯彻了“双百”方针，理论与实践密切结合，充分运用地质灾害防治技术，重视办刊质量，因而受到同行的好评。欢迎广大科技人员和读者积极投稿。
一. 征稿范围
主要刊登范围：重点刊登地质灾害发生发展机理、成灾模式与应急处置、地质灾害链及风险评价、调查/监测/预警与综合防治，空天地一体化早期识别和普适型监测仪器研发，重大工程沿线地质灾害研究与防治等方面的创新性研究成果。
本刊物主要面向国内工程地质学科发展、地质工程建设、技术方法创新、地质环境开发与保护等方面的院校教师、研究生及科技人员。期刊最初定位是服务于生产一线的野外工作者。是我国工程地质、环境地质、特别是地质灾害研究（地质灾害防治及地质环境保护）等领域的综合性学术理论与实践相结合的地质学类权威性刊物。
二. 征稿内容
理论研究与调查评价栏目：重点针对单体单灾分析研究与调查评价；
技术方法与防治工程栏目：技术方法，是指勘察、监测、防治等具体的技术方法，不是评价方法和研究方法，这是业界约定俗成的共识；
综合研究与区划栏目：对多灾种综合研究、区域性灾害研究和易发性、危险性和风险评价与区划。
三. 稿件要求
（一） 稿件结构要求
0 引言（Introduction）
以简短的文字介绍写作背景和目的，以及相关领域内前人所作的工作和研究的概况（即前人研究进展的综述），说明本研究与前人研究工作的关系，目前研究的热点和存在的问题；以便读者了解该文的概貌，起导读的作用。基本内容应包括：
（1）简要叙述研究此项工作的起因和目的（研究背景）；（2）国内外对此项工作的研究现状和研究动态（并指出存在的问题）；（3）强调此项研究工作拟解决现有研究中存在问题中的哪个问题，以及研究解决这些问题的重要性和意义；（4）适当说明研究假设。
1 材料与方法（Methods）
这是论文的重要部分。重点阐述两方面的内容，一是用什么做研究（即研究所用的材料），二是怎么做研究（从事研究所用的方法）。如果采用的方法是按照前人的，或者即使有所改进，也必须标注参考文献。
不同的课题有不同的研究方法，以试验研究方法为例，其内容应包括：（1）研究的对象及其取样；（2）仪器设备的应用；（3）相关因素和无关因素的控制；（4）操作程序与方法；（5）操作性概念的界定；（6）研究结果的统计方法。针对基于地质调查的研究论文，可将第1节设置为“研究区地质背景”，其内容包括：（1）野外调查工作和试验室测试所用的技术方法或技术手段（野外工作技术路线），开展完成的主要工作（及其量）；（2）所得到第一手资料情况以及开展综合研究所应用的基础数据（包括利用前人已有数据）情况；（3）室内综合研究所用的方法（技术路线）。
2 结果（Results）
结果是论文的核心（主体部分），主要论述通过试验研究得到了什么数据、规律和发现等（可包括试验和研究的结果、数据，被确定的关系，观察或得到的效果、性能等）。
结果内容的表达：（1）数据，不用原始数据，要经统计学处理；（2）图表，用于显示规律性和对比性；（3）照片，能形象客观地表达研究结果；（4）文字，对数据、图表、照片加以说明。
结果的写作应注意：（1）按试验所得到的事实材料进行安排，可分段、分节，可加小标题；（2）解释客观结果，不要外加作者的评价、分析和推理；（3）结果要真实性，不可将不符合主观设想的数据或其它结果随意删除；（4）因图表和照片所占篇幅较大，能用文字说明的问题，尽可能少用或不用图表或照片。
3 讨论（Discussion）
讨论是论文的重要主体部分，是作者对研究得到的资料进行归纳、概括和探讨，提出自己的见解，评价其意义。
讨论的内容包括：（1）对试验观察过程中各种数据或现象的理论分析和解释；（2）评估研究方法的科学性，评估自己结果的正确性和可靠性，与他人结果比较异同，并解释其原因；（3）试验结果的理论意义及对实践的指导作用和应用价值；（4）作用机制或变化规律的探讨；（5）本研究还存在的局限性以及进一步研究的建议。
4 结论（及建议）（Conclusion）
这是论文的精髓部分。要回答研究出了什么，主要内容应包括：
（1）由研究结果所揭示的原理及其普遍性（即本研究结果说明了什么问题，得出了什么规律性的东西，解决了什么理论或实际问题）；
*（2）研究中有无例外或本论文尚难解决的问题（还有哪些问题没有解决），与以前以发表论文的异同，在理论与实践上意义；
*（3）对进一步研究的建议。
需要特别注意的是，结论不是摘要的简单重复。结语部分文字要简洁，逐条写出，3～4 条为宜。
（二） 稿件内容要求
（1）论文标题需明确、精练，体现创新点。具体要求：
● 阐述具体，用语简洁。题目不足以概括论文内容时，可加副标题；
● 文题相称、确切鲜明，标题体现内容，内容说明标题；
● 重点突出、主题明确，突出论文创新点，高度概括，一目了然。
（2）基金资助的研究项目，需注明资助项目来源及编号。
（3）作者一般只列出主要参加者。第一作者和通讯作者附简介：姓名（出生年—），性别，学历，职称，主要从事工作或研究方向，E-mail。
（4）摘要应具有独立性和自明性，即通过阅读摘要就能获得必要的信息。摘要的内容包括研究目的、方法、结果和结论，也可适当增加背景和意义，500字左右。英文摘要与中文摘要内容基本一致，可以适当扩充。关键词5～8个，要严格筛选，选用实词，充分、准确、全面地反映文章的中心内容。具体要求：
● 目的（objective）：阐述论文要解决的问题及其起源、由来（适当突出问题的重要性和目前存在的不足，指出你的论文工作要解决存在的不足中的什么问题）；
● 方法（methods）：说明论文采用的主要手段（方法），必要时介绍使用手段的方式；
● 结果（results）：说明研究内容中得出的主要结果，得到了什么数据、规律和发现等；
● 结论（conclusions）：说明研究结果有什么含义、影响和意义（理论意义或实用价值、推广前景等）。
（5）全文一般不超过 10 个版面（包括图、表）。
（6）论文需符合科技论文体裁，论点明确，论据充分，论述严谨，结论可信，语句通达，逻辑严密。
（7）正文采用 3 级标题，即：一级标题如“2 模型建立及计算方法”；二级标题如“2.1 模型建立”；三级标题如 “2.1.1 模型建立基本原则”或“（1）模型建立基本原则”。
（8）提供必要的图表。表格一般采用三线表，使用国家法定计量单位，采用国际标准符号。图件采用通用制图软件制作，单栏图宽不超过 8 cm，通栏图宽不超过 16 cm，图面内容主题突出、结构合理、图面清晰，图中内容要与图注和正文叙述相符。中、英文图表名齐全，图名置于图件之下，表名置于表格之上。
（9）论文要突出反映基础和试验数据，对前人研究成果及存在问题或不足要进行充分的总结、分析。
（10）参考文献遵循“最新、关键、必要和亲自阅读过”的原则，采用顺序编码制，在正文中用“[ 1 ]”或“[1-2]”在引用处标注。所有文献需用信息资源原语种著录，中文文献需列出英译文。
列出论文参考文献的目的是让读者了解论文研究命题的来龙去脉，便于查找，同时也是尊重前人劳动，对自己的工作有准确的定位。一切粗心大意、不查文献，故意不引、自鸣创新，贬低别人、抬高自己，避重就轻、故作姿态的做法都是错误的。
四. 稿件录用
（1）本刊只接收网络投稿，投稿网址为http://www.zgdzzhyfzxb.com。
（2）自收稿日起 3 个月内，编辑部通知作者稿件处理结果。退稿不附详细意见。
（3）作者收到修改通知后 2 个月内返回修改稿。逾期（特殊原因且已向编辑部说明者除外）视为自动撤稿。
（4）期刊不收取审稿费，按规定收取版面费和支付稿费（含印刷版、光盘版和网络版），每篇论文赠送当期刊物 2 本。
（5）为了保证期刊正常出版，《中国地质灾害与防治学报》收取版面费，需要由作者或其所在机构、基金资助项目等支付。如果作者确无课题经费支付版面费可申请减免。申请方式：作者提交经单位科研管理部门盖章的书面申请，并提供单位科研管理部门的联系电话，编辑部经确认后即可减免。
论文出版版面费收费标准为：每面收取300元；加急论文出版版面费收费标准为：每面收取600元。
五. 声明
作者应对所投稿件拥有无可争议的著作权，且文责自负。作者应保证稿件未一稿多投，且保证我刊的首发权。稿件一旦被本刊录用，作者即将论文整体及附属于论文的图表等可许可使用的著作权（包括但不限于复制权、发行权、信息网络传播权、翻译权、汇编权），转交给本刊。许可期限为论文著作权的法定保护期，许可地域范围为全世界。作者依著作权法行使上述权利或向第三方转让上述权利时，不得损害本刊利益，如汇编入其他论文集时，必须注明曾在本刊刊出，并注明刊载年、卷、期。
（2022 年 2 月修订）
-
![]()

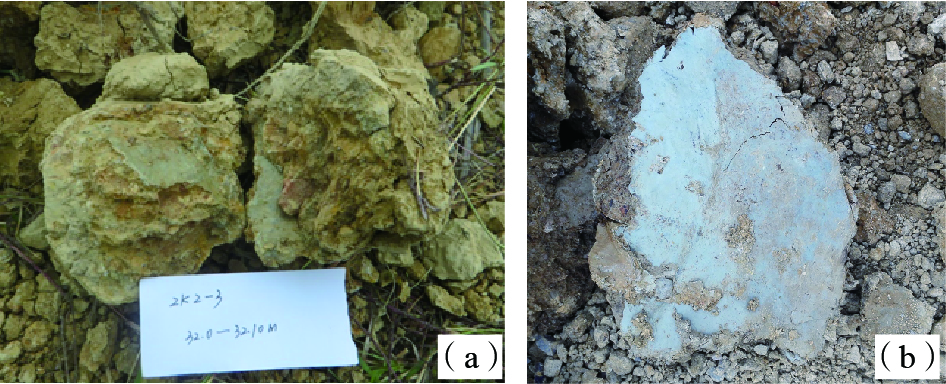

图 5 钻孔（a）、桩坑（b）中揭露滑面
Figure 5. Exposed sliding surfaces in boreholes (a) and pile pits (b)
![]()

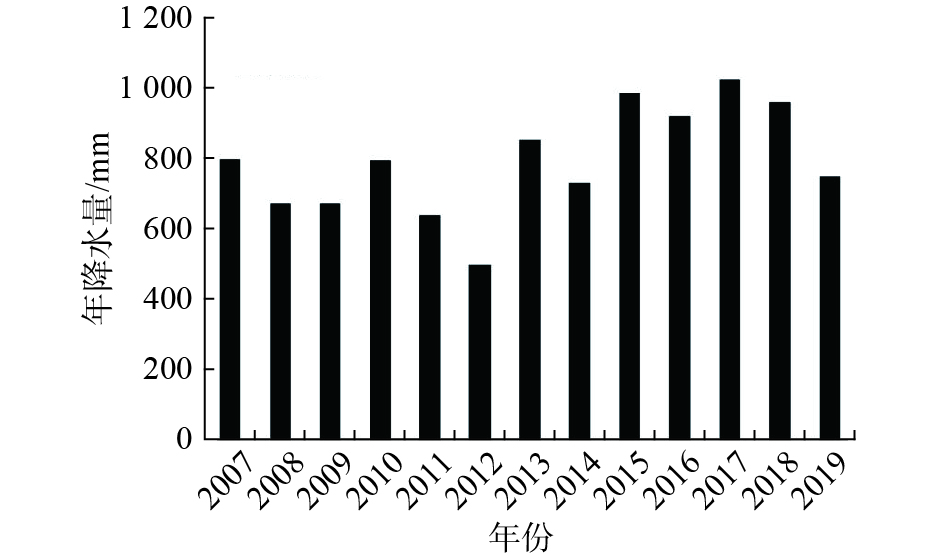

图 6 2007—2019年年降水量分布图
Figure 6. Distribution map of annual average rainfall from 2007 to 2019
![]()

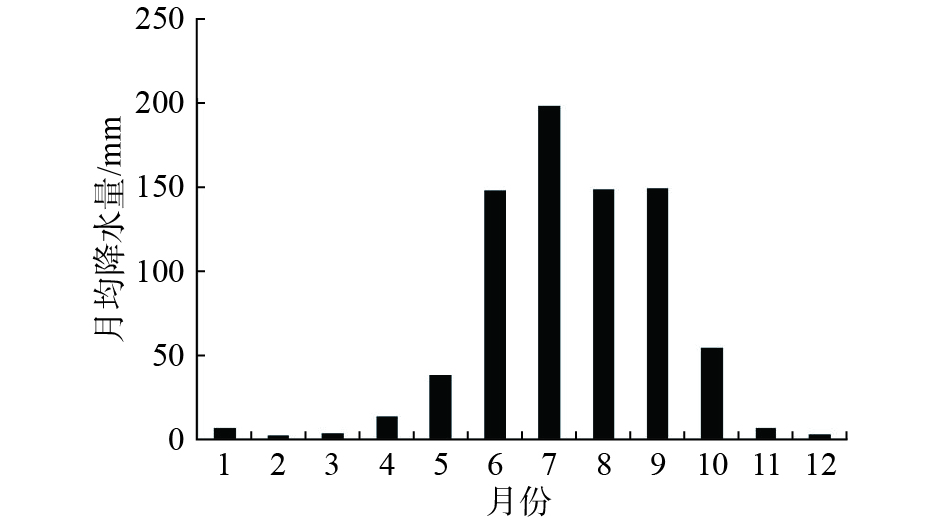

图 7 2007—2019年月平均降水量分布图
Figure 7. Distribution map of monthly average rainfall from 2007 to 2019
![]()

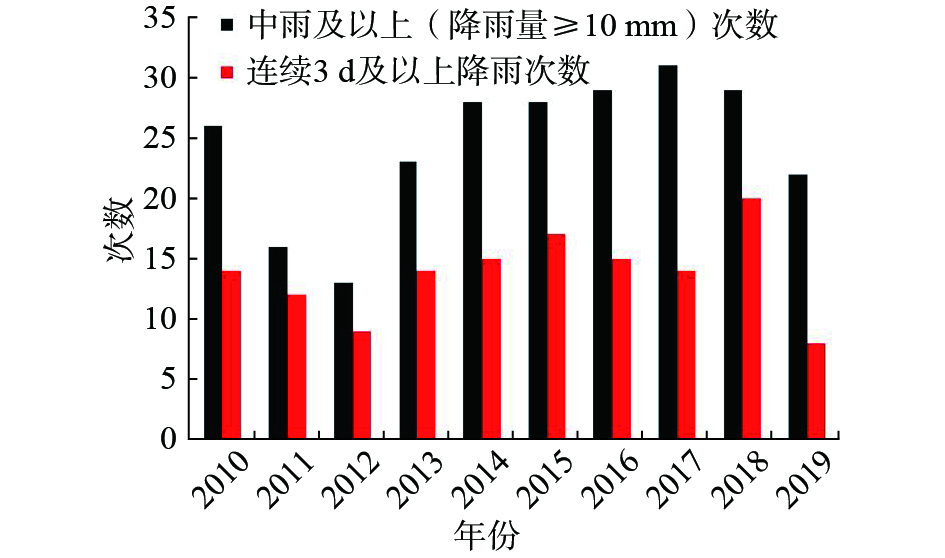

图 8 2010—2019年中雨及以上次数、连续3 d降雨次数分布图
Figure 8. Distribution map of the frequency of moderate rain or more for consecutive 3-days rainfall events from 2010 to 2019
![]()

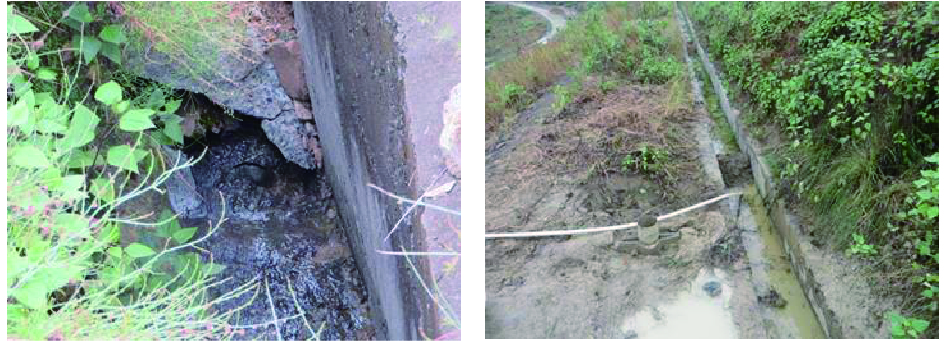

图 10 坡脚、平台水沟地下水出露
Figure 10. The underground water emergence from slope foot, platform ditch
![]()

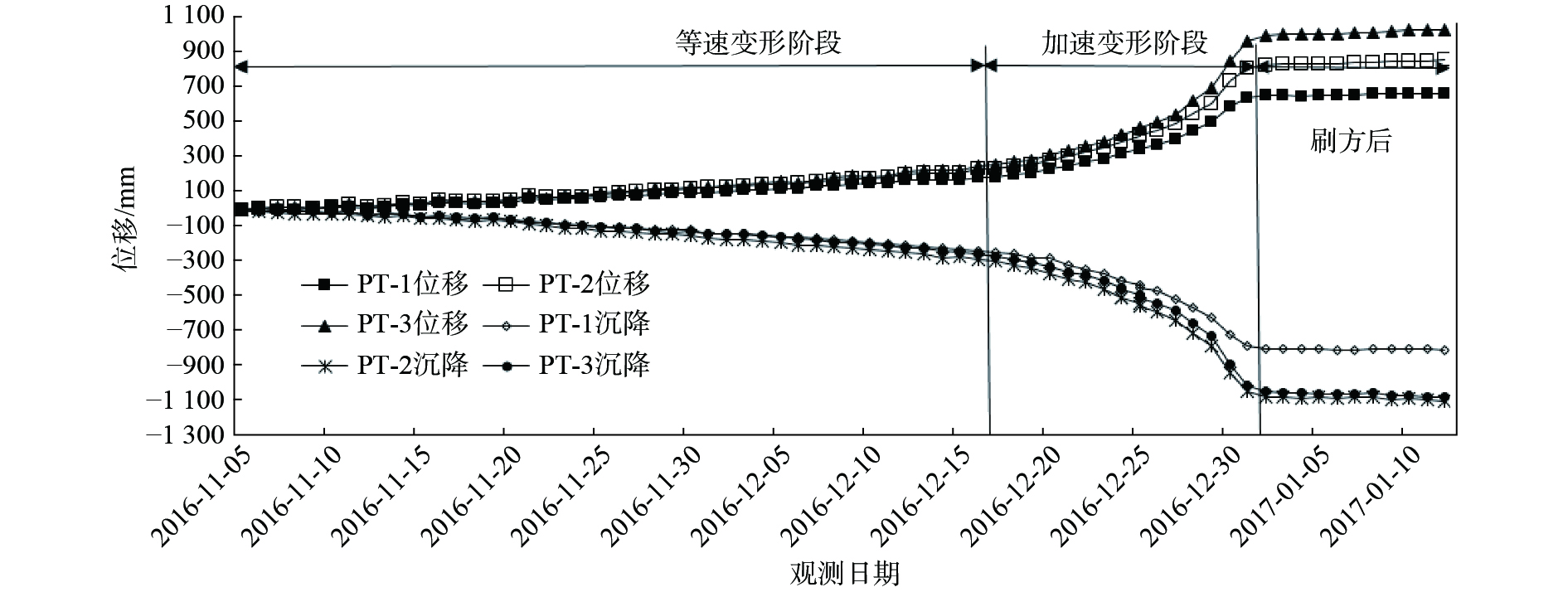

图 11 一级马道监测点累计位移/沉降-时间曲线
Figure 11. Cumulative displacement/settlement - time curve of level 1 monitoring point
![]()

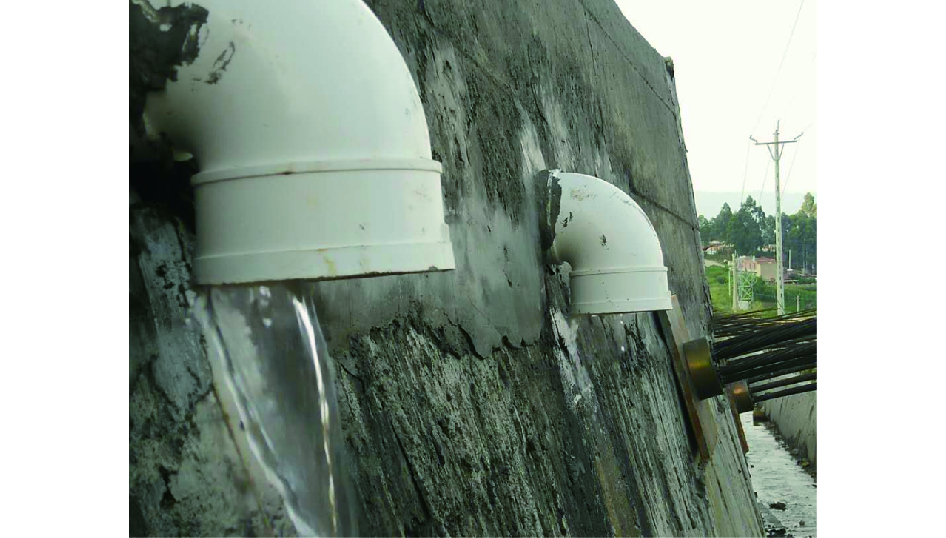

图 17 集水井出水口（左：出水口1；右：出水口2）
Figure 17. The collection well outlet (left: water outlet 1; right: water outlet 2)
表 1 治理前后稳定性评估结果
Table 1 Stability assessment results before and after treatment
序号 断面
编号治理前稳定系数 应急刷
体积/m3设支挡结构后增加
抗滑力/（kN·m−1）设集水井后地下水
降低高度/m治理后稳定系数 自然工况 暴雨工况 地震工况 自然工况 暴雨工况 地震工况 1 1-1' 1.03 1.00 0.86 23516 1740 5.8 1.35 1.31 1.25 2 2-2' 1.03 1.00 0.85 2730 6.5 1.34 1.33 1.26 3 3-3' 1.02 0.99 0.82 2609 7.2 1.35 1.32 1.26
下载: 导出CSV
-
[1] 张作辰. 滑坡地下水作用研究与防治工程实践[J]. 工程地质学报,1996,4(4):80 − 85. [ZHANG Zuochen. Study on groundwater action of landslide and its prevention engineering practice[J]. Journal of Engineering Geology,1996,4(4):80 − 85. (in Chinese with English abstract)] ZHANG Zuochen. Study on groundwater action of landslide and its prevention engineering practice［J］. Journal of Engineering Geology, 1996, 4（4）: 80 − 85. （in Chinese with English abstract）
[2] 魏丽敏,何群,林镇洪. 考虑地下水影响的滑坡稳定性分析[J]. 岩土力学,2004,25(3):422 − 426. [WEI Limin,HE Qun,LIN Zhenhong. Stability analysis of landslide under influence of groundwater[J]. Rock and Soil Mechanics,2004,25(3):422 − 426. (in Chinese with English abstract)] DOI: 10.3969/j.issn.1000-7598.2004.03.019 WEI Limin, HE Qun, LIN Zhenhong. Stability analysis of landslide under influence of groundwater［J］. Rock and Soil Mechanics, 2004, 25（3）: 422 − 426. （in Chinese with English abstract） DOI: 10.3969/j.issn.1000-7598.2004.03.019
[3] 王文沛,殷跃平,王立朝,等. 排水抗滑桩技术研究现状及展望[J]. 水文地质工程地质,2023,50(2):73 − 83. [WANG Wenpei,YIN Yueping,WANG Lichao,et al. Studies on status and prospects of anti-slide shaft technology[J]. Hydrogeology & Engineering Geology,2023,50(2):73 − 83. (in Chinese with English abstract)] WANG Wenpei, YIN Yueping, WANG Lichao, et al. Studies on status and prospects of anti-slide shaft technology［J］. Hydrogeology & Engineering Geology, 2023, 50（2）: 73 − 83. （in Chinese with English abstract）
[4] 瞿生军,赵建军,丁秀美,等. 降雨诱发缓倾顺层滑坡机制离散元模拟[J]. 水文地质工程地质,2016,43(6):120 − 126. [QU Shengjun,ZHAO Jianjun,DING Xiumei,et al. Discrete element simulation of rainfall induced shelving bedding landslides[J]. Hydrogeology & Engineering Geology,2016,43(6):120 − 126. (in Chinese with English abstract)] QU Shengjun, ZHAO Jianjun, DING Xiumei, et al. Discrete element simulation of rainfall induced shelving bedding landslides［J］. Hydrogeology & Engineering Geology, 2016, 43（6）: 120 − 126. （in Chinese with English abstract）
[5] 刘礼领,殷坤龙. 暴雨型滑坡降水入渗机理分析[J]. 岩土力学,2008,29(4):1061 − 1066. [LIU Liling,YIN Kunlong. Analysis of rainfall infiltration mechanism of rainstorm landslide[J]. Rock and Soil Mechanics,2008,29(4):1061 − 1066. (in Chinese with English abstract)] DOI: 10.3969/j.issn.1000-7598.2008.04.039 LIU Liling, YIN Kunlong. Analysis of rainfall infiltration mechanism of rainstorm landslide［J］. Rock and Soil Mechanics, 2008, 29（4）: 1061 − 1066. （in Chinese with English abstract） DOI: 10.3969/j.issn.1000-7598.2008.04.039
[6] 徐邦栋. 高堑坡设计及病害分析与防治[M]. 北京:中国铁道出版社,2011. [XU Bangdong. Design of high cutting slope,disease analysis and prevention[M]. Beijing:China Railway Publishing House,2011. (in Chinese)] XU Bangdong. Design of high cutting slope, disease analysis and prevention［M］. Beijing: China Railway Publishing House, 2011. （in Chinese）
[7] 国家市场监督管理总局,国家标准化管理委员会. 滑坡防治设计规范:GB/T 38509—2020[S]. 北京:中国标准出版社,2020. [State Administration for Market Regulation, National Standardization Administration,Standardization Administration of the People’s Republic of China. Code for the design of landslide stabilization:GB/T 38509—2020[S]. Beijing:Standards Press of China,2020. (in Chinese)] State Administration for Market Regulation, National Standardization Administration, Standardization Administration of the People’s Republic of China. Code for the design of landslide stabilization: GB/T 38509—2020［S］. Beijing: Standards Press of China, 2020. （in Chinese）
[8] 孙红月,尚岳全. 浙江上三公路6#滑坡的地下水作用与控制[J]. 岩石力学与工程学报,2006,25(3):505 − 510. [SUN Hongyue,SHANG Yuequan. Groundwater effect on landslide and its control along Shangyu-Sanmen highway in Zhejiang Province[J]. Chinese Journal of Rock Mechanics and Engineering,2006,25(3):505 − 510. (in Chinese with English abstract)] DOI: 10.3321/j.issn:1000-6915.2006.03.011 SUN Hongyue, SHANG Yuequan. Groundwater effect on landslide and its control along Shangyu-Sanmen highway in Zhejiang Province［J］. Chinese Journal of Rock Mechanics and Engineering, 2006, 25（3）: 505 − 510. （in Chinese with English abstract） DOI: 10.3321/j.issn:1000-6915.2006.03.011
[9] 赵杰. 截水隧洞在箭丰尾滑坡治理工程中的应用[J]. 甘肃科技,2014,30(15):112 − 115. [ZHAO Jie. Application of intercepting tunnel in Jianfengwei landslide treatment project[J]. Gansu Science and Technology,2014,30(15):112 − 115. (in Chinese with English abstract)] DOI: 10.3969/j.issn.1000-0952.2014.15.042 ZHAO Jie. Application of intercepting tunnel in Jianfengwei landslide treatment project［J］. Gansu Science and Technology, 2014, 30（15）: 112 − 115. （in Chinese with English abstract） DOI: 10.3969/j.issn.1000-0952.2014.15.042
[10] 尚岳全,蔡岳良,魏振磊,等. 滑坡虹吸排水方法[J]. 工程地质学报,2015,23(4):706 − 711. [SHANG Yuequan,CAI Yueliang,WEI Zhenlei,et al. Siphon drainage method for landslide prevention[J]. Journal of Engineering Geology,2015,23(4):706 − 711. (in Chinese with English abstract)] SHANG Yuequan, CAI Yueliang, WEI Zhenlei, et al. Siphon drainage method for landslide prevention［J］. Journal of Engineering Geology, 2015, 23（4）: 706 − 711. （in Chinese with English abstract）
[11] 孙红月,帅飞翔,尚岳全,等. 边坡俯倾排水孔负压排水法研究[J]. 工程地质学报,2019,27(3):585 − 591. [SUN Hongyue,SHUAI Feixiang,SHANG Yuequan,et al. Study on negative pressure drainage method of downdip bolehole in slope[J]. Journal of Engineering Geology,2019,27(3):585 − 591. (in Chinese with English abstract)] SUN Hongyue, SHUAI Feixiang, SHANG Yuequan, et al. Study on negative pressure drainage method of downdip bolehole in slope［J］. Journal of Engineering Geology, 2019, 27（3）: 585 − 591. （in Chinese with English abstract）
[12] 任姗姗,尚岳全,何婷婷,等. 边坡虹吸排水数值模拟方法及应用[J]. 岩石力学与工程学报,2013,32(10):2022 − 2027. [REN Shanshan,SHANG Yuequan,HE Tingting,et al. Numerical simulation method for siphonic drainage in slope and its application[J]. Chinese Journal of Rock Mechanics and Engineering,2013,32(10):2022 − 2027. (in Chinese with English abstract)] REN Shanshan, SHANG Yuequan, HE Tingting, et al. Numerical simulation method for siphonic drainage in slope and its application［J］. Chinese Journal of Rock Mechanics and Engineering, 2013, 32（10）: 2022 − 2027. （in Chinese with English abstract）
[13] 汪磊,尚岳全,吕俊俊,等. 虹吸排水抗淤堵能力模型试验与理论分析[J]. 中南大学学报(自然科学版),2019,50(2):384 − 389. [WANG Lei,SHANG Yuequan,LYU Junjun,et al. Model test and theoretical analysis of anti clogging capacity of siphon drainage[J]. Journal of Central South University (Science and Technology),2019,50(2):384 − 389. (in Chinese with English abstract)] DOI: 10.11817/j.issn.1672-7207.2019.02.018 WANG Lei, SHANG Yuequan, LYU Junjun, et al. Model test and theoretical analysis of anti clogging capacity of siphon drainage［J］. Journal of Central South University （Science and Technology）, 2019, 50（2）: 384 − 389. （in Chinese with English abstract） DOI: 10.11817/j.issn.1672-7207.2019.02.018
[14] 马翔,赖国泉. 某山区机场高填方滑坡变形特征分析[J]. 中国地质灾害与防治学报,2019,30(4):16 − 23. [MA Xiang,LAI Guoquan. Analysis on deformation monitoring of a high fill landslide in a mountain airport[J]. The Chinese Journal of Geological Hazard and Control,2019,30(4):16 − 23. (in Chinese with English abstract)] MA Xiang, LAI Guoquan. Analysis on deformation monitoring of a high fill landslide in a mountain airport［J］. The Chinese Journal of Geological Hazard and Control, 2019, 30（4）: 16 − 23. （in Chinese with English abstract）
[15] 张珍,李世海,马力. 重庆地区滑坡与降雨关系的概率分析[J]. 岩石力学与工程学报,2005,24(17):3185 − 3191. [ZHANG Zhen,LI Shihai,MA Li. Probability analysis of relationship between landslide and rainfall in Chongqing area[J]. Chinese Journal of Rock Mechanics and Engineering,2005,24(17):3185 − 3191. (in Chinese with English abstract)] DOI: 10.3321/j.issn:1000-6915.2005.17.029 ZHANG Zhen, LI Shihai, MA Li. Probability analysis of relationship between landslide and rainfall in Chongqing area［J］. Chinese Journal of Rock Mechanics and Engineering, 2005, 24（17）: 3185 − 3191. （in Chinese with English abstract） DOI: 10.3321/j.issn:1000-6915.2005.17.029
[16] 蒋涛,崔圣华,冉耀. 开挖和降雨耦合诱发滑坡机理分析——以四川万源前进广场滑坡为例[J]. 中国地质灾害与防治学报,2023,34(3):20 − 30. [JIANG Tao,CUI Shenghua,RAN Yao. Analysis of landslide mechanism induced by excavation and rainfall:A case study of the Qianjin Square landslide in Wanyuan City,Sichuan Province[J]. The Chinese Journal of Geological Hazard and Control,2023,34(3):20 − 30. (in Chinese with English abstract)] JIANG Tao, CUI Shenghua, RAN Yao. Analysis of landslide mechanism induced by excavation and rainfall: A case study of the Qianjin Square landslide in Wanyuan City, Sichuan Province［J］. The Chinese Journal of Geological Hazard and Control, 2023, 34（3）: 20 − 30. （in Chinese with English abstract）
[17] 孟生勇,江兴元,杨义,等. 降雨诱发堆积体滑坡水土响应与稳定性时空演化试验研究[J]. 水文地质工程地质,2023,50(1):104 − 112. [MENG Shengyong,JIANG Xingyuan,YANG Yi,et al. An experimental study of spatial-temporal evolution of water-soil response and stability of a rainfall-induced accumulation landslide[J]. Hydrogeology & Engineering Geology,2023,50(1):104 − 112. (in Chinese with English abstract)] MENG Shengyong, JIANG Xingyuan, YANG Yi, et al. An experimental study of spatial-temporal evolution of water-soil response and stability of a rainfall-induced accumulation landslide［J］. Hydrogeology & Engineering Geology, 2023, 50（1）: 104 − 112. （in Chinese with English abstract）
