花岗岩残积土的微细观结构研究

庄静茹; 林威; 简文彬; 夏昌; 黄志辉

doi:10.16031/j.cnki.issn.1003-8035.202310018

花岗岩残积土的微细观结构研究

庄静茹^1,,
林威¹,
简文彬^1, ,,
夏昌²,
黄志辉³

1.
福州大学紫金地质与矿业学院岩土与地质工程系，福建福州　350116
2.
福州市规划设计研究院集团有限公司，福建福州　350100
3.
浙江省第一水电建设集团股份有限公司，浙江杭州　310051

基金项目: 国家自然科学基金项目（U2005205）；浙江省第一水电建设集团技术开发项目（01612202）

详细信息

作者简介:
庄静茹（1999—），女，硕士研究生，主要从事地质灾害防治方面的研究。E-mail：499711558@qq.com

通讯作者:
简文彬（1963—），男，博士，教授，主要从事岩土工程与工程地质研究。E-mail：jwb@fzu.edu.cn

中图分类号: P694
计量
- 文章访问数: 106
- HTML全文浏览量: 15
- PDF下载量: 82
出版历程
- 收稿日期: 2023-10-13
- 修回日期: 2024-03-19
- 录用日期: 2025-01-05
- 网络出版日期: 2025-01-08
- 刊出日期: 2025-04-24

Study on the microstructure of granite residual soils

1.
Department of Geotechnical and Geological Engineering, Zijin School of Geology and Mining, Fuzhou University, Fuzhou, Fujian　350116, China
2.
Fuzhou Planning & Design Research Institute Group Co. Ltd., Fuzhou, Fujian　350100, China
3.
Zhejiang First Hydro & Power Construction Group Co. Ltd., Hangzhou, Zhejiang　310051, China

Funds: This work was supported by the National Natural Science Foundation of China (U2005205).

摘要

摘要:
花岗岩残积土在东南丘陵山区广泛分布，在降雨等因素作用下残积土边坡易失稳产生滑坡。花岗岩残积土按照不同粒径的颗粒含量可划分为花岗岩残积黏性土、花岗岩残积砂质黏性土和花岗岩残积砾质黏性土，因其具有较强的结构性，其微观结构的变化往往表征在宏观坡体稳定性方面。通过X射线衍射分析、SEM扫描电镜分析等手段，从微观结构层面揭示了花岗岩残积土的物质与结构性特征。结果表明，花岗岩残积黏性土的胶结能力及力学强度高于花岗岩残积砂质黏性土，土体的微观结构性质发展一定程度上决定了宏观力学性质的变化。研究结果对进一步揭示花岗岩残积土微观结构特征、变形机制及其对力学性质的影响具有理论及实际意义。
- 花岗岩残积土 /
- 微观结构 /
- 扫描电镜 /
- X射线衍射
Abstract:
Granite residual soils pervade the hilly and mountainous regions of southeast China, where they are susceptible to destabilization and landslides, particularly under rainfall influences. These soils are classified into three categories based on particle size distribution: cohesive, sandy cohesive, and gravel cohesive. Their structural robustness significantly influences macroscopic slope stability through microstructural alterations. Advanced analytical techniques, such as X-ray diffraction and scanning electron microscopy (SEM), have elucidated the microstructural characteristics of these soils. The empirical data reveal that the cementation capacity and mechanical strength of cohesive granite residual soils are superior to those of the sandy cohesive soil. These microstructural properties play a pivotal role in determining the changes in macroscopic mechanical behavior of the soil. This research is of both theoretical and practical importance as it enhances understanding of the microstructural features of granite residual soils, their deformation mechanisms, and their impact on mechanical properties, offering valuable insights for geotechnical applications in forecasting and mitigating slope instability.
- granite residual soil /
- microstructure /
- scanning electron microscope /
- X-ray diffraction

HTML全文

0. 引言

泥石流是一种自然地质灾害，发生时对当地居民的人身和财产安全造成重大的危害。我国泥石流研究防治工作始于20世纪60年代，早期的泥石流研究依靠实地考察，结合实地数据分析得出防治方法。唐邦兴等^{[1 − 2]}通过对我国山地泥石流的考察研究，绘制了我国早期1∶600万泥石流灾害分布与危险区划图。陈宁生等^{[3 − 5]}、崔鹏等^{[6 − 8]}对四川、云南、新疆、西藏等特定地区泥石流的考察，提出了有效的泥石流判别方法和防治策略。随着遥感技术的发展，从数字高程模型（DEM）和遥感数据中获取与泥石流相关的地形地貌类因子和物源类因子弥补了实地考察的不便，通过提取沟谷的地貌因子、物源和降雨等因子，使用动力学模型FLO-2D、Debris2D、MatDEM等模拟特定沟谷的泥石流动力学过程，能够较准确的研究该沟谷或此类沟谷泥石流形成机理并提出预警和防治方法。

为了能够大面积地研究和评估，将研究区域通过汇水面积或其他阈值划分为小流域单元，统计各单元的泥石流相关因子，通过模型学习泥石流流域因子蕴含的特征来完成其他流域的分类预测。李益敏等^[9]提取云南怒江州小流域单元的流域距断裂带距离、岩性、流域水系密度等11个因子，建立模型预测得到泥石流易发性分区，并绘制了怒江小流域易发性分布图。孙滨等^[10]选取高程、坡度和坡向等9个影响因子，建立东川地区的小流域评价模型进行泥石流易发性评价。赵岩^[11]详细构建了地貌、物源和激发三类泥石流因子的数据库，选取流域10 min降雨量、植被覆盖、6 h均降雨量等8个因子，使用线性回归的方式来对泥石流发生频率进行预测。统计学的方法能够在区域尺度上进行预测，但划分流域的方法不一，并且专家学者收集的影响因子和建模方法不同，导致预警评价结果不一，很难量化其评价预测的准确性。为了规避这些“主观”选择因子的过程，将卷积神经网络自动提取图像特征的方法用于地质灾害影像的研究成为了新热点。刘坤香等^[12]提取怒江州泥石流沟谷的DEM图像，使用改进的残差网络学习图像特征，并用其他沟谷的分类预测。杨小兵等^[13]基于深度学习方法对泥石流堆积扇的多光谱遥感影像进行训练和识别，以此找寻更多的泥石流隐患点。神经网络学习需要大量的样本数据，而区域尺度上的灾害数据属于小样本问题，小样本学习的提出用于解决样本量少的学习情况。茹颖^[14]在遥感影像较少的数据集上，使用小样本学习对遥感图像分类得到了比传统卷积神经网络更好的效果。张萌月^[15]在遥感影像识别目标较少的情况下，使用小样本学习方法相对传统的卷积神经网络有绝对优势。

本文以沟谷为评价单元，提取怒江州遥感影像建立泥石流沟谷数据集，使用基于原型网络（Prototypes Net）^[16]的小样本学习方法对发生泥石流的沟谷影像特征进行学习，并将模型用于其余大量沟谷的泥石流易发性评价，借助ArcGIS软件将每条沟谷易发性结果和易发性分区进行可视化。

1. 研究区域与实验数据

云南省怒江傈僳族自治州是全国发生泥石流最严重的州（市）之一，怒江州地处云南省西北部横断山脉纵向岭谷区，辖泸水市、福贡县、贡山县和兰坪县，总面积14584.95 km²。州内高黎贡山、怒山山脉、云岭山脉近南北向延伸，澜沧江（湄公河）、怒江（萨尔温江）、独龙江（伊洛瓦底江）等深切峡谷平行南下，河谷谷坡坡度一般35°～45°、部分达60°～70°。按云南省各年减灾年鉴及网络中的不完全统计，截至2022年，有相关文字记载的泥石流灾害中，福贡县至少发生69起泥石流灾害事件、贡山县至少67起、兰坪县至少24起、泸水市至少42起。1950—2021年，福贡县各年平均降水量达到3460 mm、贡山县1632 mm、兰坪县1550 mm、泸水市2596 mm^[17]。较高的降水量、高山峡谷的特殊地形及其他因素导致了怒江州泥石流灾害的频发。怒江州的地理位置和地形分布情况如图1所示。

图 1 怒江州地理位置和地形分布情况

Figure 1. Geographical location and topographical distribution of Nujiang Prefecture

下载: 全尺寸图片幻灯片

泥石流遥感数据集的建立主要使用谷歌地图（Google Earth）遥感影像，地图的高程数据由SRTM提供，空间分辨率30 m，遥感影像则由Landsat，QuickBird，Spot等遥感卫星提供。Google Earth拥有高精度的时间和空间分辨率，城市区域空间分辨率可达1m，农村地区可达2.5～5 m，边远山区可达15 m^[18]。数据的提取和处理如图2所示，利用数字高程模型（DEM）获取每条沟谷的掩膜信息，按照掩膜批量提取Google Earth遥感图像，为了保留沟谷的大小特征，将提取的遥感图像按照DEM比例进行重采样，并按照最大DEM沟谷图像的尺寸进行填充处理。

图 2 Google Earth遥感数据的提取与处理

Figure 2. Extraction and processing of Google Earth remote sensing data

下载: 全尺寸图片幻灯片

所使用的Google Earth遥感和DEM数据的信息如表1所示。

表 1 Google Earth遥感和DEM数据信息

Table 1. Information on Google Earth remote sensing and DEM data

数据信息	Google Earth	DEM
数据来源	Google Earth软件	地理空间数据云 http://www.gscloud.cn/home
数据类型	遥感图像	数字高程模型
空间分辨率	2～15 m 按照DEM采样为30 m	ASTER GDEM V2 垂直精度20m，水平精度30m
通道数	3	1
时相	泥石流沟谷/与发生时间后最近时间分辨率影像图像负样本及评测沟谷/最新遥感图像	2015年1月6日发布的ASTER GDEM V2版本

下载: 导出CSV

| 显示表格

泥石流遥感数据集包含正样本、负样本和待评价沟谷，正样本的确定是从《云南减灾年鉴》^[19]、相关文献和网络报道中获得发生泥石流山谷和村庄的精确地点，依据坐标在Google Earth中与发生泥石流后最近的时间分辨率进行沟谷图像提取。负样本沟谷的确定依据为：在历史记录中不能检索到发生泥石流信息，影像中没有明显的冲积痕迹和堆积扇的形成且周围村庄密集。最终收集到泥石流沟谷50条作为正样本，未发生泥石流沟谷42条作为负样本，待评价沟谷样本600条。

2. 基于原型网络的沟谷泥石流灾害易发性评价方法

2.1 沟谷泥石流易发性评价流程

基于原型网络的沟谷泥石流易发性评价流程如图3所示，流程包括数据收集、沟谷提取、流域划分、数据集划分、数据集预分类、模型训练和预测、易发性评价和易发性分区图，详细流程如下。

图 3 基于原型网络的沟谷泥石流易发性评价流程

Figure 3. Chartflow of susceptibility assessment of debris flow based on prototype networks

下载: 全尺寸图片幻灯片

首先收集研究区域的DEM、Google Earth遥感影像和历史泥石流数据，按上一节中的数据提取流程，以沟谷流域为评价单元，提取得到Google Earth沟谷泥石流遥感影像数据集和沟谷流域分区。其次，考虑形态各异的沟谷潜在危险性存在特征差异，直接将沟谷分为正负样本两类训练，在忽略特征差异的同时网络模型也不稳定，按照影响泥石流的重要因子流域面积^[20]，将正负样本按流域面积大小各预分为小、中、大3类，0、1、2属于正样本，3、4、5属于负样本，如图3中数据集预分类标签所示。以元学习的形式组织正负样本数据并输入到原型网络模型中进行训练，将待评价沟谷样本输入到已训练的模型中，与6个沟谷分类进行相似度量，计算每个评价样本的泥石流易发性指数。最后将易发性指数分区，得到沟谷的泥石流易发性评价等级，在流域单元划分中可视化评价结果，得到易发性评价分区图。

从流程图中可以看出，与基于泥石流因子进行评价的流程相比，基于原型网络的沟谷泥石流易发性评价方法直接使用沟谷影像来学习泥石流沟谷的特征，减少了从小流域计算众多泥石流因子和泥石流因子筛选的繁琐过程，避免了选择不同因子带来的评价差异问题。原型网络在保证性能的前提下，能够快速高效的进行泥石流易发性的评价。

2.2 原型网络模型与泥石流易发性评价算法

原型网络是小样本学习中经典的元学习和度量学习方法^[21]，网络模型如图4所示。原型网络以元学习的方式组织泥石流数据集进行训练，通过特征提取器（feature extractor）提取支持集（support set）每一类沟谷的特征，计算每类沟谷特征均值作为该类的原型中心（ $C_{k}$ ），将查询集（query set）中待测沟谷 $\hat{x}$ 的特征（ $Q_{\hat{x}}$ ）与原型中心进行距离度量来完成待测沟谷的分类和预测。同时，按照度量距离计算待测沟谷从属类别的概率，并计算待测沟谷的泥石流易发性指数，从而得到待测样本的泥石流易发性评价等级。

图 4 原型网络及分类模型

Figure 4. Prototype network classification model

下载: 全尺寸图片幻灯片

2.2.1 基于元学习方法的原型中心计算

元学习分为元训练和元测试。元训练将有限的训练样本分为不同的子任务进行训练，在小样本学习中称为C-way K-shot问题。具体为：在N类训练样本中，每类有少量样本，学习时每个子任务选取C类（ $C ⩽ N$ ），每类中选取K个样本，共C×K个样本组成支持集（support set），即子任务的训练集。每类选取K个样本后，从每类剩余样本中各选取Q个样本（K+Q小于等于类内样本总数），共C×Q个样本作为查询集（query set），即子任务的测试集。不断从总类N中抽取C-way K-shot组成支持集进行训练，充分地利用了训练样本数据，使得模型在新任务时表现得更好。元测试则使用相同的方法来测试模型性能。

在训练和测试泥石流数据时，原型网络将VGG^[22]、GoogleNet^[23]、ResNet^[24]等不带分类器的卷积网络作为特征提取器，计算支持集中每一类沟谷的原型中心作为该类沟谷的代表，原型中心计算如式（1）所示：

C_{k} = \frac{1}{| S_{k} |} \sum_{(x_{i}, y_{i}) \in S_{k}} f_{\emptyset} (x_{i})

(1)

式中： $C_{k}$ ——每一类沟谷的原型中心；

$S_{k}$ ——训练批次中每一类沟谷的样本数；

$(x_{i}, y_{i})$ ——某一样本和对应的标签；

$f_{\emptyset}$ ——特征提取器；

$\emptyset$ ——提取器的参数。

2.2.2 样本类别概率计算

如果将普通的神经网络分类器训练在小样本学习的任务中，几乎都是过拟合。基于非参数度量的方法（例如：最近邻、k最近邻、K-means、距离度量等）不需要优化参数，可以在元学习框架下构建端到端的小样本分类器。原型网络使用余弦或欧氏距离的距离度量方式作为分类器，通过距离度量沟谷样本 $\hat{x}$ 的特征与每类原型中心的距离大小来完成分类，并通过式（2）计算沟谷样本 $\hat{x}$ 属于某一类沟谷的概率：

p_{\emptyset} (y = k | \hat{x}) = \frac{e x p (- d （ Q_{\hat{x}}, C_{k}))}{\sum_{k^{'}} e x p (- d (Q_{\hat{x}}, C_{k^{'}}))}

(2)

式中： $p_{\emptyset}$ ——某一样本 $\hat{x}$ 属于真实类别 $k$ 的概率；

$d$ ——距离度量函数；

$Q_{\hat{x}}$ ——样本 $\hat{x}$ 通过 $f_{\emptyset}$ 提取的特征；

$k^{'}$ ——同一批训练的每一类别。

在训练优化阶段，通过将式（3）中的目标函数 $J (\emptyset)$ 反向传播和随机梯度下降来对网络模型参数 $\emptyset$ 进行优化。

J (\emptyset) = - \log p_{\emptyset} (y = k | x)

(3)

2.2.3 沟谷泥石流易发性等级评价

在进行沟谷的泥石流易发性评价时，通过计算沟谷的泥石流易发性指数来判定沟谷易发性等级。易发性指数通过所属类别概率来计算，文中原型网络使用欧氏距离来度量评价样本特征向量与类原型特征向量之间的相似程度，欧式距离越小，相似程度越大，使用式（2）计算所属类别的概率也就越大。

评价沟谷所属正样本中0、1、2类其中一类沟谷的概率越高，说明样本泥石流易发性越高。使用式（4）将所属概率转化为易发性指数。具体方法为：将正样本每类所属概率之和与负样本每类所属概率之和作差，差值大于等于0，表示评价样本与正样本相似程度更大，取正样本中的最大值作为易发性指数，值越大易发性越大。反之，差值小于0，取负样本中最大值的相反数为易发性指数，值越小易发性越小。将沟谷的易发性指数按大小进行分区，即可得到沟谷的易发性等级。

I_{i} = {\begin{aligned} max (s_{p}), \sum_{1}^{m} S_{p_{i}} - \sum_{1}^{k} S_{n_{i}} ⩾ 0 \\ - \max (s_{n}), \sum_{1}^{m} S_{p_{i}} - \sum_{1}^{k} S_{n_{i}} < 0 \end{aligned}

(4)

式中： $I_{i}$ ——验证样本 $i$ 的易发性指数；

$S_{p_{i}}$ 、 $S_{n_{i}}$ ——第 $i$ 个样本的正样本所属概率之和、负样本概率之和；

m、k——正样本、负样本的类别数，文中m=k=3。

3. 实验结果与分析

3.1 分类性能

本实验实现的硬件为CPU：Intel Xeon E5-2650 v3、内存：128GB、GPU：NVIDIA GeForce RTX 3090。软件为Ubuntu18.06、Pytorch1.9.0、python3.8、CUDA11.1。实验时设置训练输入为6-way 10-shot，即每轮选6类，每类选10张训练，测试时输入6-way 4shot 1query，即每轮测试选取6类，每类4张计算原型，1张作为测试。选取9个网络模型结构，包括VGG、GoogleNet、ShuffleNetV2^[25]、MobileNetV2^[26]、Conv4^[27]、ResNet12^[27]、ResNet18^[24]、DenseNet^[28]、Rir^[29]作为原型网络的特征提取器，分类结果如表2所示。

表 2 多个特征提取器的分类性能

Table 2. Classification performance of multiple feature extractors

特征提取器	6分类/%	2分类/%
VGG	55.43	59.78
GoogleNet	51.09	56.52
ShuffleNetV2	47.82	51.09
MobileNetV2	53.26	55.43
ResNet12	40.22	44.57
ResNet18	44.57	48.91
DenseNet	50.00	64.13
Rir	51.08	57.61
Conv4	58.70	67.39

下载: 导出CSV

| 显示表格

表2中，2分类为只考虑正负样本的分类正确率，可以看出，提取沟谷特征时，Conv4在原型网络中的6分类和2分类正确率优于其他模型。将正负样本沟谷输入此模型进行测试，得到6分类结果的混淆矩阵和正负2分类的混淆矩阵如表3和表4所示。

表 3 6分类测试混淆矩阵

Table 3. Confusion matrix of six-classification

6分类混淆矩阵		预测值
6分类混淆矩阵		0	1	2	3	4	5
真实值	0	9	2	0	2	1	0
	1	0	10	1	0	2	6
	2	0	2	12	0	0	3
	3	2	2	0	9	0	0
	4	0	8	0	0	5	2
	5	0	0	4	0	1	9

下载: 导出CSV

| 显示表格

表 4 正负2分类测试混淆矩阵

Table 4. Confusion matrix for positive and negative binary-classification test

2分类混淆矩阵		预测值
2分类混淆矩阵		正样本	负样本
真实值	正样本	36	14
真实值	负样本	16	26

下载: 导出CSV

| 显示表格

使用分类指标对分类结果进行衡量，计算6分类的卡帕系数（Kappa）和2分类的准确率（Accuracy）、精确率（Precision）、召回率（Recall）、F1 Score，得到表5指标表。

表 5 2分类和6分类指标表

Table 5. Binary-classification and six-classification indicator table

Accuracy/%	Precision/%	Recall/%	F1 Score	Kappa
67.39	69.23	72.00	0.71	0.50

下载: 导出CSV

| 显示表格

表2—4表明，Conv4表现出了良好的分类性能，作为模型的特征提取器能够带来更好的泥石流易发评价结果。

3.2 评价结果及分析

保持同样的模型参数，将600张怒江州待评价沟谷及正负样本输入网络，计算每一个沟谷样本属于6类沟谷的概率，按式（4）计算每个样本的易发性指数 $I_{i}$ 。使用自然断点法，按照易发性指数将易发区分为5个等级：低易发区[−1, −0.7607]、较低易发区(−0.7607, 0]、易发区(0, 0.6036]、较高易发区(0.6036, 0.8288]、高易发区(0.8288, 1]。最后，在ArcGIS中使用DEM进行易发性分区可视化，得到如图5所示分区图。

图 5 怒江州泥石流易发性分区图

Figure 5. Susceptibility zoning map of debris flow in Nujiang Prefecture

下载: 全尺寸图片幻灯片

从图5中可以看出，预测为高易发的沟谷主要分布在贡山县、福贡县、泸水市中，兰坪县较少。易发性沟谷分区中，低易发区249条、较低易发区96条、易发区100条、较高易发区124条、高易发区123条。使用ArcGIS计算沟谷的高程差、主沟长度、沟谷投影面积和坡降比。计算时，高程差为ArcGIS中使用沟谷的最高海拔减去沟口海拔得出，主沟长度为ArcGIS中使用流量计算出最长的河流长度，沟谷面积为使用CGCS2000投影坐标得到的栅格面积，坡降比即沟床比降，为高程差与主沟长的比值，反映沟谷的整体陡度。按照易发性分区将高程差、主沟长度、沟谷面积和坡降比分布可视化，如图6所示，作为对比，正样本分布如图6中虚线空心箱线图所示。

图 6 怒江州泥石流易发性分区中沟谷高程差、沟长、面积、坡降比的分布情况

Figure 6. Distribution of the valley elevation difference, valley length, area, and slope ratio in the debris flow susceptibility zone in Nujiang prefecture

下载: 全尺寸图片幻灯片

从分布情况中可知，在预测的沟谷中，低易发区、较低易发区、易发区、较高易发区在高程差、沟长、面积的分布上呈现下降趋势，坡降比呈上升趋势。易发区和较高易发区分布在高程差小、沟长短、面积小和坡降大的沟谷中。高易发区沟谷分布则较广，面积、高程差、沟长和坡降比从小到大都有高易发沟谷，这和正样本沟谷的分布有着相似的特点。

李益敏^[9]使用泥石流因子评价方法，以5 km²的汇水面积为阈值，将怒江州划分为1 414个小流域单元，选取流域单元的距断裂带距离、岩性、Melton指数^[30]、流域延伸率、流域高差率、河流弯曲系数、流域水系密度、平均植被覆盖度、年均降水量、距道路距离、距居民点距离共 11 个评价因子，采用确定性系数模型 CF 和多因子叠加权重确定法，对怒江州小流域单元进行泥石流易发性评价分区。与本文易发性分区对比，存在着相同点：预测为高易发及较高易发的沟谷（其文中为小流域）都集中在澜沧江以西，兰坪县较少，这与泥石流历史分布都较为符合。预测为高易发及较高易发沟谷（流域）数分别占全部沟谷（流域）的35.69%和34.72%，非常相近。

3.3 典型沟谷分析

在《云南省减灾年鉴》中检索到4条发生了人员伤亡或多次发生泥石流的沟谷，地理位置如图7中标签A、B、C、D处所示，编号A为贡山县普拉底乡东月谷，于2010年8月18日凌晨1时30分暴发特大山洪泥石流灾害，造成11 212人受灾，死亡96人，失踪53人，重伤9人，轻伤30人，转移安置灾民3 282人，直接经济损失1.4亿元。编号B为贡山县普拉底乡咪谷河，于2010年7月26日凌晨发生泥石流灾害，造成3人死亡、8人失踪、11人受轻伤，直接经济损失200万元。编号C为贡山县独龙江乡巴坡村沟谷，于2010年4月4日12时发生泥石流灾害，造成1人失踪，公路与通讯中断，巴坡村2014年2月20日、2017年8月12日都有发生泥石流的记录。编号D为兰坪县金顶镇七联村练登大沟，于2010年9月19日发生泥石流，对下游基础设施造成破坏，直接经济损失360万元，又于2019年8月7日发生泥石流。4条沟谷的遥感图像和沟口泥石流堆积情况如图7中所示。

图 7 4条泥石流沟谷的地理位置、Google Earth遥感图像和泥石流堆积物情况

Figure 7. Geographical location, Google Earth remote sensing images and debris flow deposits in four debris flow valleys

下载: 全尺寸图片幻灯片

4条泥石流沟谷的所属概率和易发性指数如表6所示。

表 6 4条泥石流沟谷原型网络计算的所属概率和易发性指数

Table 6. Probability and susceptibility index of four debris flow valleys with prototype networks

沟谷流域	编号	所属概率 $S_{i}$						易发性指数 $I_{i}$
沟谷流域	编号	0	1	2	3	4	5	易发性指数 $I_{i}$
普拉底乡东月谷	A	0.000 4	0.966 3	0.002 7	0	0.014 5	0.016 2	0.966 3
普拉底乡咪谷河	B	0.000 7	0.999 3	0	0	0	0	0.999 3
独龙江乡巴坡村沟谷	C	0.863 4	0.105 7	0.006 2	0.001 9	0.009 4	0.013 3	0.863 4
金顶镇七联村练登大沟	D	0.315 3	0.504 2	0.002 4	0.060 3	0.113 9	0.003 9	0.504 2

下载: 导出CSV

| 显示表格

在预测中东月谷、咪谷河和练登大沟与1类泥石流沟谷相似度最高，巴坡村与0类泥石流沟谷相似度最高，东月谷、咪谷河和巴坡村三条沟谷的易发性指数都属于高易发性区间，这说明三条沟谷具有非常高的泥石流易发性。练登大沟易发性指数在易发区间，具有较高的泥石流易发性。

基于因子统计分析是较为成熟的分析方法，文中收集了沟谷相关的高程差、主沟长度、沟谷面积、沟谷周长、沟谷平均坡度、坡降比、Melton指数、切割密度和圆状率共9个地形因子。其中， Melton指数^[30]由Melton M A提出，其值为流域高程差与面积平方根的比值，反映了集水区的动力学及其对泥石流的敏感性。切割密度为主沟长度与流域面积的比值，反映集水区内岩石的抗风化能力和地貌发育情况^[31]。圆状率由沟谷周长与主沟长度比值所得，影响汇流时间。对9个因子使用随机森林的分类方法进行训练，模型正负样本分类准确率为61.11%，对4条沟谷进行预测，预测结果如表7所示。

表 7 4条泥石流沟谷因子分析方法计算的所属概率和易发性指数

Table 7. Probability and susceptibility index of four debris flow valleys with factor analysis methods

沟谷流域	编号	所属概率 $S_{i}$						易发性指数 $I_{i}$
沟谷流域	编号	0	1	2	3	4	5	易发性指数 $I_{i}$
普拉底乡东月谷	A	0	0.08	0.79	0	0.01	0.12	0.79
普拉底乡咪谷河	B	0.53	0	0.04	0.41	0.02	0	0.53
独龙江乡巴坡村沟谷	C	0.31	0	0	0.69	0	0	−0.69
金顶镇七联村练登大沟	D	0.68	0.02	0.04	0.11	0.13	0.02	0.68

下载: 导出CSV

| 显示表格

可以看出，虽然使用因子分析和原型网络对4条沟的预测类别不同，但除了巴坡村预测错误，其他3条沟仍被预测为正样本。同样的，与李益敏^[9]基于因子分析的易发性分区相比，4条沟谷在其评测中的易发性结果为：东月各为低易发、咪谷河为高易发、巴坡村为低易发、练登大沟为极低易发。对于四条已经发生泥石流的沟谷来说，特别是东月各沟谷发生特大泥石流灾害的特点，4条沟谷在本文原型网络评价中为高易发和较高易发，这与历史情况更为接近。

泥石流的发生是地貌条件、物质条件和激发条件共同作用的结果^[11]，选取若干小流域易发性评价实验^{[32 − 34]}中认为重要的地貌条件和物质条件因子，对上面4条泥石流沟谷进行分析，分析如表8所示^{[35 − 36]}。

表 8 4条泥石流沟谷的地貌条件和物质条件因子分析

Table 8. Factors analysis of geomorphological and material conditions of four debris flow valleys

地貌条件和物源条件	泥石流沟谷
地貌条件和物源条件	东月谷	咪谷河	巴坡村沟谷	练登大沟
主沟长度/km	16.52	14.70	2.45	10.30
面积/km²	45.90	47.22	1.10	16.26
高程差/m	2 854	2 548	1 244	1 386
坡降比	0.17	0.17	0.51	0.13
平均坡度/（°）	15.46	26.49	33.64	16.17
Melton指数	0.42	0.37	1.18	0.34
植被覆盖^[35]	有林地41.66% 灌木林10.42% 疏林地31.25% 中覆盖度草地16.67%	有林地55.55% 灌木林8.88% 疏林地15.52% 中覆盖度草地5.03% 低覆盖度草地15.02%	有林地50.00% 灌木林50.00%	疏林地47.06% 高覆盖度草地47.06% 其它建设用地5.88%
土壤性质^[36]	松软薄层土简育高活性淋溶土	松软薄层土简育高活性淋溶土	简育高活性强酸土简育高活性淋溶土	不饱和雏形土简育高活性淋溶土
地层岩性^[36]	花岗岩、板岩、千枚岩、片岩	花岗岩、板岩、千枚岩、片岩	花岗岩、石灰岩和其他碳酸盐岩	板岩、千枚岩、杂砂岩、长石砂岩、砂岩石灰岩和其他碳酸盐岩

下载: 导出CSV

| 显示表格

在地形地貌和物质条件对泥石流形成的影响中，流域面积大汇水量多，主沟长、坡度大、高程差大、坡降比大、Melton指数大都会为泥石流的冲积提供动能。岩性对泥石流发生的影响中，片岩、混合岩、砂岩都容易风化产生松散物质，花岗岩、板岩、千枚岩、石灰岩、其他碳酸盐岩虽然比片岩、混合岩更硬，但是对泥石流也有较高的敏感性^{[37 − 40]}。灌林和草地的含沙量比林地多，水渗透能力也比林地强，能够提供更多的松散物质和更强的雨水侵蚀能力^{[41 − 42]}。淋溶土和松软薄层土也提供了松散物质^[43]。东月谷、咪谷河、练登大沟3条沟谷中，疏林地、草地、松软薄土和淋溶土、砂岩和片岩等为泥石流提供了大量松散物质，练登大沟半个坡面为人工矿区，对植被破坏大，大量裸露的松散泥土，容易被雨水冲刷和搬运。其次，3条沟谷都有较长的主沟长度、较大的汇水面积、高程差、平均坡度和Melton指数，汇集大量雨水且促成强大的冲积能量，从图7中的堆积扇可以看出，冲积泥沙量巨大，阻断河流形成堰塞湖、毁坏公路和农田、摧毁房屋，造成巨大的经济损失。以人员伤亡和经济损失最大的东月谷为例，暴发泥石流时冲出体积约为 60×10⁴ m^3[44]，破坏力极强。巴坡村虽然沟长和面积较小，但同样有足够的松散物质，并且坡度极大，降雨量达到一定程度，极容易形成小型泥石流或者滑坡，每当松散物质得到补充，只要一定的雨水条件激发，就会周期性的发生泥石流。

4. 讨论

文中考虑到形态各异的沟谷潜在的特征差异及模型的稳定性，按面积大小对泥石流沟谷进行预分类，再进行原型网络的训练，可能存在更为合理的预分类，让神经网络能更好地区分沟谷潜在的图像特征从而使得评价更为准确。其次，能够提取到沟谷图像的还有高分卫星遥感和数字高程模型，这2种图像对泥石流特征是否有着更好的表征能力，或者使用它们的组合能够带来更好的评测效果，是今后研究工作的一个重点。最后，以沟谷为单元进行评价，从历史信息中能够确定发生泥石流的沟谷数量极其有限，特别是极小部分多次发生泥石流的高频沟谷，网络并没有学习到这种高频特征。

李益敏等^[9]使用因子评价的方法中，评价为高易发性的流域在贡山县、福贡县和泸水市中，但主要集中在贡山县，而本文中贡山县稍多，同时在贡山县、福贡县和泸水市中的分布比其更加“均匀”，更加符合历史泥石流灾害的分布规律。但是，评价的准确度需要从后续泥石流灾害事件中得到验证。而且，小样本深度学习的方法依赖于数据和模型，在后期的工作中，继续收集更多的泥石流沟谷图像，并不断改进模型，提高模型的精度，以此来减少模型性能带来的误差，提高预测精度。

5. 结论

基于原型网络的小样本学习方法对怒江州所有沟谷的泥石流易发性进行评价，经过实验，得出了以下结论：

（1）基于原型网络的小样本学习模型在泥石流正负样本的分类上精度为67.39%，模型具有良好的评价能力。

（2）通过模型预测，将沟谷泥石流易发性分为低易发区、较低易发区、易发区、较高易发区和高易发区5个等级，高易发和较高易发沟谷主要分布在贡山县、福贡县、泸水市中，兰坪县较少，这与历史泥石流发生点的空间分布较为吻合。

（3）选取4条发生泥石流的沟谷，使用原型网络对其易发性进行评价，同时选取高程差、面积、沟长等9个地形因子使用随机森林的分类方法进行评价，最后再与基于小流域的评价方法进行对比分析，只有原型网络全部评价正确，这说明，原型网络小样本学习的方法有良好的评价性能。

（4）对这4条典型沟谷的地貌条件和物源条件因子进行分析，4条沟谷都有着泥石流发生的地形地貌和物源条件，使用Google Earth遥感图像学习泥石流特征并进行泥石流易发性预测的方法，消除了选取因子不统一的问题，是泥石流易发性评价的一种新的方法，为泥石流易发性研究带来新的思路。

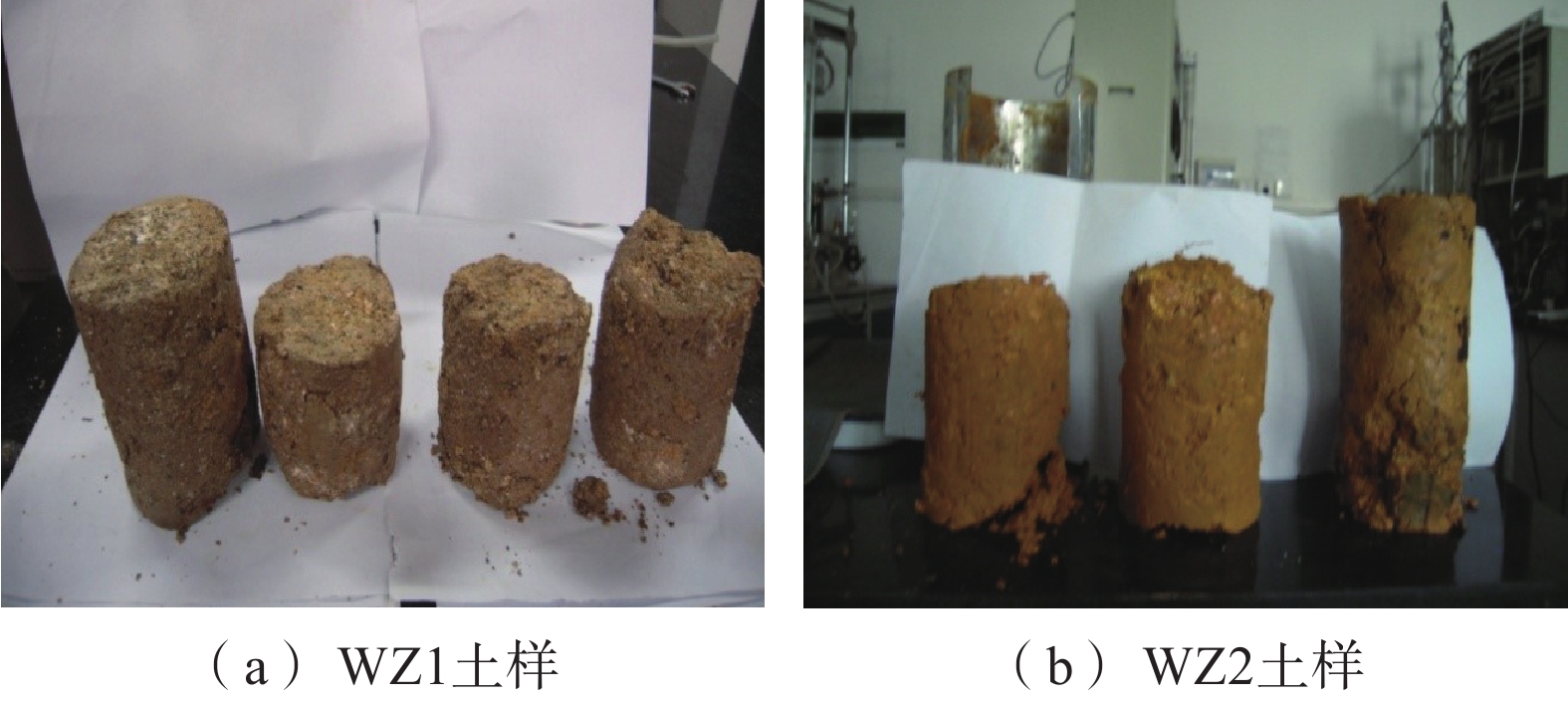

图 1 试验土样照片

Figure 1. Photos of test soil samples

下载: 全尺寸图片幻灯片

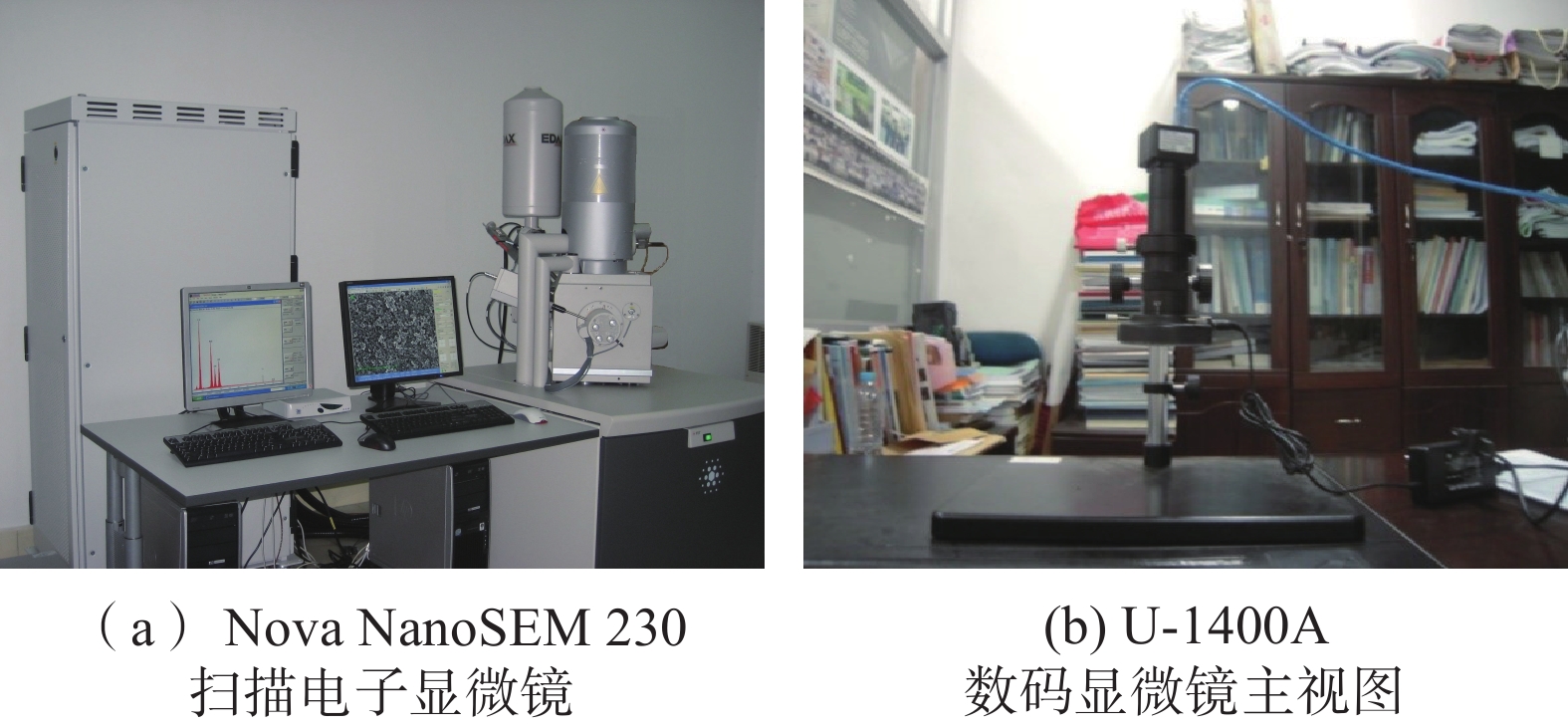

图 2 试验所用仪器照片

Figure 2. Photos of instruments used in the experiment

下载: 全尺寸图片幻灯片

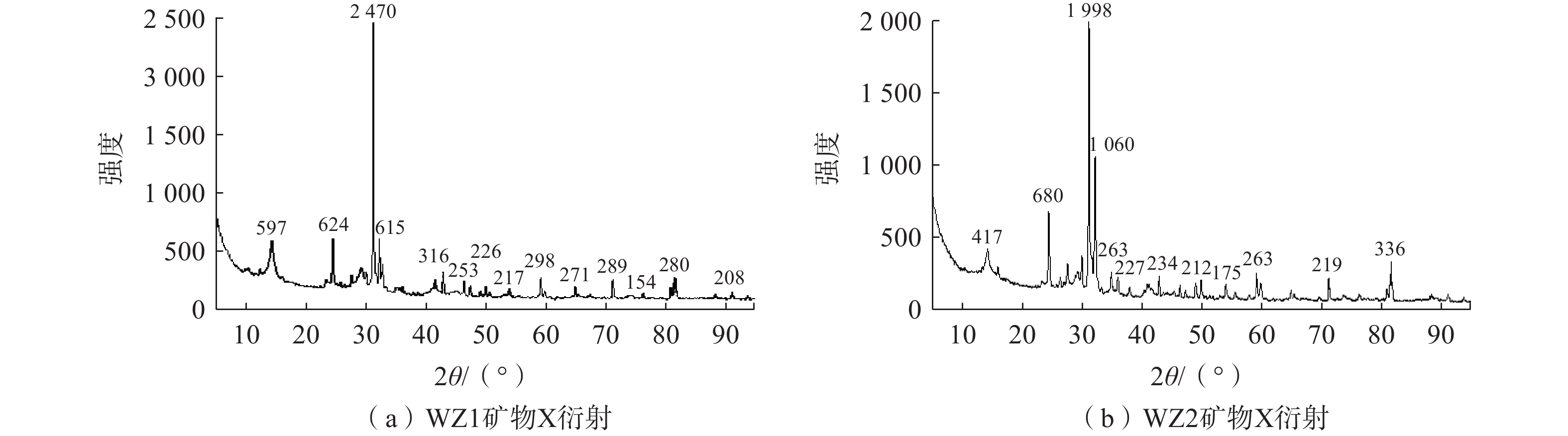

图 3 矿物X射线衍射图谱

Figure 3. X-ray diffraction pattern of minerals

下载: 全尺寸图片幻灯片

图 4 数码电子显微镜图像

Figure 4. Digital electron microscope images

下载: 全尺寸图片幻灯片

图 5 WZ1试样SEM照片

Figure 5. SEM photos of WZ1 sample

下载: 全尺寸图片幻灯片

图 6 WZ2试样SEM照片

Figure 6. SEM photos of WZ2 sample

下载: 全尺寸图片幻灯片

图 7 土样放大3D效果图

Figure 7. Enlarged 3D rendering of soil sample

下载: 全尺寸图片幻灯片

表 1 WZ1、WZ2基本物理力学性质参数

Table 1 Basic physical and mechanical properties of WZ1 and WZ2

试样	密度/（g·m⁻³）	干密度/（g·m⁻³）	比重	含水量/%	黏聚力/kPa	内摩擦角/（°）
WZ1	1.77	1.48	2.68	19.53	39.37	26.29
WZ2	1.37	1.19	2.46	12.92	15.62	33.33

下载: 导出CSV

表 2 WZ1矿物X衍射物相定量分析结果

Table 2 Quantitative phase analysis results for WZ1 mineral X-ray diffraction

矿物名称	化学式	质量占比/%
Quartz（石英）	SiO₂	37.0
Orthoclase（正长石）	KSi₃AlO₈	10.9
Albite calcian low（钠长石）	（Na_0.84Ca_0.16）Al_1.16Si_2.84O₈	11.1
Palygorskite（坡缕石）	（Mg_2.074Al_1.026）（Si₄O_10.48）₂（OH）₂（H₂O）_10.68	6.7
Kaolinite （高岭石）	Al₂Si₂O₅（OH）₄	34.3

下载: 导出CSV

表 3 WZ2矿物X衍射物相定量分析结果

Table 3 Quantitative phase analysis results for WZ2 mineral X-ray diffraction

矿物名称	化学式	质量占比/%
Quartz（石英）	SiO₂	33.4
Orthoclase（正长石）	KSi₃AlO₈	44.9
Albite calcian low（钠长石）	（Na_0.84Ca_0.16）Al_1.16Si_2.84O₈	7.9
Palygorskite（坡缕石）	（Mg_2.074Al_1.026）（Si₄O_10.48）₂（OH）₂（H₂O）_10.68	4.8
Kaolinite（高岭石）	Al₂Si₂O₅（OH）₄	9.0

下载: 导出CSV

参考文献(32)

[1]	吴能森. 花岗岩残积土的分类研究[J]. 岩土力学,2006,27(12):2299 − 2304. [WU Nengsen. Study on classification of granite residual soils[J]. Rock and Soil Mechanics,2006,27(12):2299 − 2304. (in Chinese with English abstract)] DOI: 10.3969/j.issn.1000-7598.2006.12.041 WU Nengsen. Study on classification of granite residual soils［J］. Rock and Soil Mechanics, 2006, 27（12）: 2299 − 2304. （in Chinese with English abstract） DOI: 10.3969/j.issn.1000-7598.2006.12.041
[2]	林威. 花岗岩残积土结构性与边坡稳定分析[D]. 福州:福州大学,2014. [LIN Wei. Structural analysis of granite residual soil and slope stability[D]. Fuzhou:Fuzhou University,2014. (in Chinese with English abstract)] LIN Wei. Structural analysis of granite residual soil and slope stability［D］. Fuzhou: Fuzhou University, 2014. （in Chinese with English abstract）
[3]	汪华斌,周宇,余刚,等. 结构性花岗岩残积土三轴试验研究[J]. 岩土力学,2021,42(4):991 − 1002. [WANG Huabin,ZHOU Yu,YU Gang,et al. A triaxial test study on structural granite residual soil[J]. Rock and Soil Mechanics,2021,42(4):991 − 1002. (in Chinese with English abstract)] WANG Huabin, ZHOU Yu, YU Gang, et al. A triaxial test study on structural granite residual soil［J］. Rock and Soil Mechanics, 2021, 42（4）: 991 − 1002. （in Chinese with English abstract）
[4]	韦毅. 干湿循环效应下花岗岩残积土边坡土体工程特性及稳定性分析[D]. 福州:福州大学,2018. [WEI Yi. Engineering characteristics and stability analysis of granite residual soil slope under dry-wet cycle effect[D]. Fuzhou:Fuzhou University,2018. (in Chinese with English abstract)] WEI Yi. Engineering characteristics and stability analysis of granite residual soil slope under dry-wet cycle effect［D］. Fuzhou: Fuzhou University, 2018. （in Chinese with English abstract）
[5]	胡华,吴轩,张越. 基于模拟试验的强降雨条件下花岗岩残积土斜坡滑塌破坏机理分析[J]. 中国地质灾害与防治学报,2021,32(5):92 − 97. [HU Hua,WU Xuan,ZHANG Yue. Experimental study on slope collapse characteristics of granite residual soil slope under heavy rainfall[J]. The Chinese Journal of Geological Hazard and Control,2021,32(5):92 − 97. (in Chinese with English abstract)] HU Hua, WU Xuan, ZHANG Yue. Experimental study on slope collapse characteristics of granite residual soil slope under heavy rainfall［J］. The Chinese Journal of Geological Hazard and Control, 2021, 32（5）: 92 − 97. （in Chinese with English abstract）
[6]	于佳静,陈东霞,王晖,等. 干湿循环下花岗岩残积土抗剪强度及边坡稳定性分析[J]. 厦门大学学报(自然科学版),2019,58(4):614 − 620. [YU Jiajing,CHEN Dongxia,WANG Hui,et al. Analysis of the shear strength of granite residual soil and slope stability under wetting-drying cycles[J]. Journal of Xiamen University (Natural Science),2019,58(4):614 − 620. (in Chinese with English abstract)] YU Jiajing, CHEN Dongxia, WANG Hui, et al. Analysis of the shear strength of granite residual soil and slope stability under wetting-drying cycles［J］. Journal of Xiamen University （Natural Science）, 2019, 58（4）: 614 − 620. （in Chinese with English abstract）
[7]	LI Songtao,NIU Yongding,WANG Baolin,et al. Influence of rainfall infiltration on stability of granite residual soil high slope[J]. Mathematical Problems in Engineering,2022,2022:1920403.
[8]	冯文凯,贾邦中,吴义鹰,等. 低山丘陵区典型滑坡-泥石流链生灾害特征与成灾机理[J]. 中国地质灾害与防治学报,2022,33(1):35 − 44. [FENG Wenkai,JIA Bangzhong,WU Yiying,et al. Characteristics and mechanism of landslide-debris flow chain disaster in low mountain and hilly terrain[J]. The Chinese Journal of Geological Hazard and Control,2022,33(1):35 − 44. (in Chinese with English abstract)] FENG Wenkai, JIA Bangzhong, WU Yiying, et al. Characteristics and mechanism of landslide-debris flow chain disaster in low mountain and hilly terrain［J］. The Chinese Journal of Geological Hazard and Control, 2022, 33（1）: 35 − 44. （in Chinese with English abstract）
[9]	BAI Huilin,FENG Wenkai,LI Shuangquan,et al. Flow-slide characteristics and failure mechanism of shallow landslides in granite residual soil under heavy rainfall[J]. Journal of Mountain Science,2022,19(6):1541 − 1557. DOI: 10.1007/s11629-022-7315-8
[10]	陈敬业,王钧,宫清华,等. 植被增渗效应对花岗岩残积土浅层滑坡的影响机理研究[J]. 水文地质工程地质,2023,50(3):115 − 124. [CHEN Jingye,WANG Jun,GONG Qinghua,et al. Influence mechanism of vegetation infiltration effect on shallow landslides of granite residual soil[J]. Hydrogeology & Engineering Geology,2023,50(3):115 − 124. (in Chinese with English abstract)] CHEN Jingye, WANG Jun, GONG Qinghua, et al. Influence mechanism of vegetation infiltration effect on shallow landslides of granite residual soil［J］. Hydrogeology & Engineering Geology, 2023, 50（3）: 115 − 124. （in Chinese with English abstract）
[11]	FENG Wenkai,BAI Huilin,LAN Bing,et al. Spatial–temporal distribution and failure mechanism of group-occurring landslides in Mibei Village,Longchuan County,Guangdong,China[J]. Landslides,2022,19(8):1957 − 1970. DOI: 10.1007/s10346-022-01904-9
[12]	吴善百. 广西东南部花岗岩残积土降雨型滑坡的起动机理研究[D]. 南宁:广西大学,2020. [WU Shanbai. Study on starting mechanism of rainfall landslide in granite residual soil in southeast Guangxi[D]. Nanning:Guangxi University,2020. (in Chinese with English abstract)] WU Shanbai. Study on starting mechanism of rainfall landslide in granite residual soil in southeast Guangxi［D］. Nanning: Guangxi University, 2020. （in Chinese with English abstract）
[13]	LI Xiaochao,LIU Handong,PAN Jishun,et al. Rainfall thresholds of shallow landslides in Wuyuan County of Jiangxi Province,China[J]. Open Geosciences,2020,12(1):821 − 831. DOI: 10.1515/geo-2020-0120
[14]	YIN Song,HUANG Jia’ning,LI Xinming,et al. Experimental study on deformation characteristics and pore characteristics variation of granite residual soil[J]. Scientific Reports,2022,12:12314. DOI: 10.1038/s41598-022-16672-8
[15]	GAO Qianfeng,JRAD M,HATTAB M,et al. Pore morphology,porosity,and pore size distribution in kaolinitic remolded clays under triaxial loading[J]. International Journal of Geomechanics,2020,20(6).
[16]	ZHOU Jinxuan. Preprocessing method of microstructure image of geotechnical materials[J]. Environmental Technology & Innovation,2020,19:100924.
[17]	LIN Peng,ZHANG Jingjing,HUANG He,et al. Strength of unsaturated granite residual soil of Shantou coastal region considering effects of seepage using modified direct shear test[J]. Indian Geotechnical Journal,2021,51(4):719 − 731. DOI: 10.1007/s40098-021-00504-z
[18]	唐朝生,施斌,王宝军. 基于SEM土体微观结构研究中的影响因素分析[J]. 岩土工程学报,2008,30(4):560 − 565. [TANG Chaosheng,SHI Bin,WANG Baojun. Factors affecting analysis of soil microstructure using SEM[J]. Chinese Journal of Geotechnical Engineering,2008,30(4):560 − 565. (in Chinese with English abstract)] DOI: 10.3321/j.issn:1000-4548.2008.04.016 TANG Chaosheng, SHI Bin, WANG Baojun. Factors affecting analysis of soil microstructure using SEM［J］. Chinese Journal of Geotechnical Engineering, 2008, 30（4）: 560 − 565. （in Chinese with English abstract） DOI: 10.3321/j.issn:1000-4548.2008.04.016
[19]	汪军,徐金明,龚明权,等. 基于扫描电镜图像和微观渗流模型的云冈石窟砂岩风化特征分析[J]. 水文地质工程地质,2021,48(6):122 − 130. [WANG Jun,XU Jinming,GONG Mingquan,et al. Investigating weathering features of sandstones in the Yungang Grottoes based on SEM images and micro-scale flow model[J]. Hydrogeology & Engineering Geology,2021,48(6):122 − 130. (in Chinese with English abstract)] WANG Jun, XU Jinming, GONG Mingquan, et al. Investigating weathering features of sandstones in the Yungang Grottoes based on SEM images and micro-scale flow model［J］. Hydrogeology & Engineering Geology, 2021, 48（6）: 122 − 130. （in Chinese with English abstract）
[20]	戚利荣,王家鼎,张登飞,等. 冻融循环作用下花岗岩损伤的宏微观尺度研究[J]. 水文地质工程地质,2021,48(5):65 − 73. [QI Lirong,WANG Jiading,ZHANG Dengfei,et al. A study of granite damage in the macro and microscopic scales under freezing-thawing cycles[J]. Hydrogeology & Engineering Geology,2021,48(5):65 − 73. (in Chinese with English abstract)] QI Lirong, WANG Jiading, ZHANG Dengfei, et al. A study of granite damage in the macro and microscopic scales under freezing-thawing cycles［J］. Hydrogeology & Engineering Geology, 2021, 48（5）: 65 − 73. （in Chinese with English abstract）
[21]	周宇,陈东霞,于佳静,等. 干湿循环下花岗岩残积土的崩解试验与微观机理研究[J]. 长江科学院院报,2023,40(1):153 − 160. [ZHOU Yu,CHEN Dongxia,YU Jiajing,et al. Test and micro-mechanism of disintegration of granite residual soil under dry-wet cycles[J]. Journal of Yangtze River Scientific Research Institute,2023,40(1):153 − 160. (in Chinese)] DOI: 10.11988/ckyyb.20210902 ZHOU Yu, CHEN Dongxia, YU Jiajing, et al. Test and micro-mechanism of disintegration of granite residual soil under dry-wet cycles［J］. Journal of Yangtze River Scientific Research Institute, 2023, 40（1）: 153 − 160. （in Chinese） DOI: 10.11988/ckyyb.20210902
[22]	安然,孔令伟,张先伟,等. 干湿循环效应下花岗岩残积土结构损伤的多尺度研究[J]. 岩石力学与工程学报,2023,42(3):758 − 767. [AN Ran,KONG Lingwei,ZHANG Xianwei,et al. A multi-scale study on structure damage of granite residual soil under wetting-drying environments[J]. Chinese Journal of Rock Mechanics and Engineering,2023,42(3):758 − 767. (in Chinese with English abstract)] AN Ran, KONG Lingwei, ZHANG Xianwei, et al. A multi-scale study on structure damage of granite residual soil under wetting-drying environments［J］. Chinese Journal of Rock Mechanics and Engineering, 2023, 42（3）: 758 − 767. （in Chinese with English abstract）
[23]	王宝军,施斌,刘志彬,等. 基于GIS的黏性土微观结构的分形研究[J]. 岩土工程学报,2004,26(2):244 − 247. [WANG Baojun,SHI Bin,LIU Zhibin,et al. Fractal study on microstructure of clayey soil by GIS[J]. Chinese Journal of Geotechnical Engineering,2004,26(2):244 − 247. (in Chinese with English abstract)] DOI: 10.3321/j.issn:1000-4548.2004.02.018 WANG Baojun, SHI Bin, LIU Zhibin, et al. Fractal study on microstructure of clayey soil by GIS［J］. Chinese Journal of Geotechnical Engineering, 2004, 26（2）: 244 − 247. （in Chinese with English abstract） DOI: 10.3321/j.issn:1000-4548.2004.02.018
[24]	王宝军,施斌,蔡奕,等. 基于GIS的黏性土SEM图像三维可视化与孔隙度计算[J]. 岩土力学,2008,29(1):251 − 255. [WANG Baojun,SHI Bin,CAI Yi,et al. 3D visualization and porosity computation of clay soil SEM image by GIS[J]. Rock and Soil Mechanics,2008,29(1):251 − 255. (in Chinese with English abstract)] DOI: 10.3969/j.issn.1000-7598.2008.01.047 WANG Baojun, SHI Bin, CAI Yi, et al. 3D visualization and porosity computation of clay soil SEM image by GIS［J］. Rock and Soil Mechanics, 2008, 29（1）: 251 − 255. （in Chinese with English abstract） DOI: 10.3969/j.issn.1000-7598.2008.01.047
[25]	黄伟标,李学,宋晶,等. 滨海软土微观孔隙测定方法[J]. 科学技术与工程,2019,19(28):290 − 296. [HUANG Weibiao,LI Xue,SONG Jing,et al. Microcosmic determination method of coastal soft soil[J]. Science Technology and Engineering,2019,19(28):290 − 296. (in Chinese with English abstract)] DOI: 10.3969/j.issn.1671-1815.2019.28.044 HUANG Weibiao, LI Xue, SONG Jing, et al. Microcosmic determination method of coastal soft soil［J］. Science Technology and Engineering, 2019, 19（28）: 290 − 296. （in Chinese with English abstract） DOI: 10.3969/j.issn.1671-1815.2019.28.044
[26]	李磊,王佩,薛飞. 生化降解条件下水泥固化污泥的微观结构研究[J]. 应用基础与工程科学学报,2018,26(6):1217 − 1225. [LI Lei,WANG Pei,XUE Fei. Research on microstructure of solidified sludge using cement under biochemical degradation[J]. Journal of Basic Science and Engineering,2018,26(6):1217 − 1225. (in Chinese with English abstract)] LI Lei, WANG Pei, XUE Fei. Research on microstructure of solidified sludge using cement under biochemical degradation［J］. Journal of Basic Science and Engineering, 2018, 26（6）: 1217 − 1225. （in Chinese with English abstract）
[27]	严泽稷. 考虑游离氧化铁的花岗岩残积土微观结构与力学特性研究[D]. 武汉:华中科技大学,2021. [YAN Zeji. Study on microstructure and mechanical properties of granite residual soil considering free iron oxide[D]. Wuhan:Huazhong University of Science and Technology,2021. (in Chinese with English abstract)] YAN Zeji. Study on microstructure and mechanical properties of granite residual soil considering free iron oxide［D］. Wuhan: Huazhong University of Science and Technology, 2021. （in Chinese with English abstract）
[28]	杨雪强, 王坤, 刘攀, 等. 广州原状花岗岩残积土非饱和力学特性的试验研究[J]. 水利水电技术(中英文),2024,55(6):196 − 206. [YANG Xueqiang, WANG Kun, LIU Pan, et al. Experimental study on unsaturated mechanical properties of undisturbed granite residual soil in Guangzhou[J]. Water Resources and Hydropower Engineering,2024,55(6):196 − 206. (in Chinese with English abstract)] YANG Xueqiang, WANG Kun, LIU Pan, et al. Experimental study on unsaturated mechanical properties of undisturbed granite residual soil in Guangzhou［J］. Water Resources and Hydropower Engineering, 2024, 55（6）: 196 − 206. （in Chinese with English abstract）
[29]	WEI Xinsheng,FAN Wen,CHAI Xiaoqing,et al. Field and numerical investigations on triggering mechanism in typical rainfall-induced shallow landslides:A case study in the Ren River catchment,China[J]. Natural Hazards,2020,103(2):2145 − 2170. DOI: 10.1007/s11069-020-04075-9
[30]	MIAO Fasheng,WU Yiping,TÖRÖK Á,et al. Centrifugal model test on a riverine landslide in the Three Gorges Reservoir induced by rainfall and water level fluctuation[J]. Geoscience Frontiers,2022,13(3):101378. DOI: 10.1016/j.gsf.2022.101378
[31]	汪灿,刘艳敏,祝艳波. SEM照片孔隙参数提取技术研究[J]. 安全与环境工程,2011,18(3):117 − 120. [WANG Can,LIU Yanmin,ZHU Yanbo. Study on using SEM photos to obtain the pore parameters of soil samples[J]. Safety and Environmental Engineering,2011,18(3):117 − 120. (in Chinese with English abstract)] DOI: 10.3969/j.issn.1671-1556.2011.03.028 WANG Can, LIU Yanmin, ZHU Yanbo. Study on using SEM photos to obtain the pore parameters of soil samples［J］. Safety and Environmental Engineering, 2011, 18（3）: 117 − 120. （in Chinese with English abstract） DOI: 10.3969/j.issn.1671-1556.2011.03.028
[32]	汤连生,贺云帆,孙银磊,等. 胶结物对花岗岩残积土力学性能的影响试验研究[J]. 土木与环境工程学报(中英文),2015,47(2):30 − 33. [TANG Liansheng,HE Yunfan,SUN Yinlei,et al. Experimental study on the influence of cement on the mechanical properties of granite residual soil[J]. Journal of Civil and Environmental Engineering,2015,47(2):30 − 33. (in Chinese with English abstract)] TANG Liansheng, HE Yunfan, SUN Yinlei, et al. Experimental study on the influence of cement on the mechanical properties of granite residual soil［J］. Journal of Civil and Environmental Engineering, 2015, 47（2）: 30 − 33. （in Chinese with English abstract）

施引文献(5)

期刊类型引用(3)

1.	高冬辰，伍国军，杨典森. 滑坡区域管道不同穿越模式的力学响应与影响因素分析. 武汉大学学报(工学版). 2024(08): 1077-1087 . 百度学术
2.	裴鹏程，黄帅，袁静，张智康. 走滑断层作用下上覆土层的变形破坏机理. 中国地质灾害与防治学报. 2024(06): 115-127 . 本站查看
3.	武彬彬，罗超鹏，余波，刘沛源. 基于FLOW-3D的滑坡运动过程模拟研究. 甘肃水利水电技术. 2023(03): 17-20 . 百度学术

其他类型引用(2)

资源附件(0)

图(7) / 表(3)

计量

文章访问数: 106
HTML全文浏览量: 15
PDF下载量: 82
被引次数: 5

0. 引言
1. 研究区域与实验数据
2. 基于原型网络的沟谷泥石流灾害易发性评价方法
2.1 沟谷泥石流易发性评价流程
2.2 原型网络模型与泥石流易发性评价算法
2.2.1 基于元学习方法的原型中心计算
2.2.2 样本类别概率计算
2.2.3 沟谷泥石流易发性等级评价
3. 实验结果与分析
3.1 分类性能
3.2 评价结果及分析
3.3 典型沟谷分析
4. 讨论
5. 结论

0. 引言
1. 研究区域与实验数据
2. 基于原型网络的沟谷泥石流灾害易发性评价方法
2.1 沟谷泥石流易发性评价流程
2.2 原型网络模型与泥石流易发性评价算法
2.2.1 基于元学习方法的原型中心计算
2.2.2 样本类别概率计算
2.2.3 沟谷泥石流易发性等级评价
3. 实验结果与分析
3.1 分类性能
3.2 评价结果及分析
3.3 典型沟谷分析
4. 讨论
5. 结论

参考文献(32)

施引文献

资源附件(0)

花岗岩残积土的微细观结构研究

作者简介:
庄静茹（1999—），女，硕士研究生，主要从事地质灾害防治方面的研究。E-mail：499711558@qq.com

通讯作者:
简文彬（1963—），男，博士，教授，主要从事岩土工程与工程地质研究。E-mail：jwb@fzu.edu.cn

计量

Study on the microstructure of granite residual soils

0. 引言

1. 研究区域与实验数据

2. 基于原型网络的沟谷泥石流灾害易发性评价方法

2.1 沟谷泥石流易发性评价流程

2.2 原型网络模型与泥石流易发性评价算法

2.2.1 基于元学习方法的原型中心计算

2.2.2 样本类别概率计算

2.2.3 沟谷泥石流易发性等级评价

3. 实验结果与分析

3.1 分类性能

3.2 评价结果及分析

3.3 典型沟谷分析

4. 讨论

5. 结论

期刊类型引用(3)

其他类型引用(2)

计量

目录

0. 引言

1. 研究区域与实验数据

2. 基于原型网络的沟谷泥石流灾害易发性评价方法

2.1 沟谷泥石流易发性评价流程

2.2 原型网络模型与泥石流易发性评价算法

2.2.1 基于元学习方法的原型中心计算

2.2.2 样本类别概率计算

2.2.3 沟谷泥石流易发性等级评价

3. 实验结果与分析

3.1 分类性能

3.2 评价结果及分析

3.3 典型沟谷分析

4. 讨论

5. 结论

友情链接：

花岗岩残积土的微细观结构研究

作者简介: 庄静茹（1999—），女，硕士研究生，主要从事地质灾害防治方面的研究。E-mail：499711558@qq.com

通讯作者: 简文彬（1963—），男，博士，教授，主要从事岩土工程与工程地质研究。E-mail：jwb@fzu.edu.cn

计量

出版历程

Study on the microstructure of granite residual soils

0. 引言

1. 研究区域与实验数据

2. 基于原型网络的沟谷泥石流灾害易发性评价方法

2.1 沟谷泥石流易发性评价流程

2.2 原型网络模型与泥石流易发性评价算法

2.2.1 基于元学习方法的原型中心计算

2.2.2 样本类别概率计算

2.2.3 沟谷泥石流易发性等级评价

3. 实验结果与分析

3.1 分类性能

3.2 评价结果及分析

3.3 典型沟谷分析

4. 讨论

5. 结论

期刊类型引用(3)

其他类型引用(2)

计量

出版历程

目录

0. 引言

1. 研究区域与实验数据

2. 基于原型网络的沟谷泥石流灾害易发性评价方法

2.1 沟谷泥石流易发性评价流程

2.2 原型网络模型与泥石流易发性评价算法

2.2.1 基于元学习方法的原型中心计算

2.2.2 样本类别概率计算

2.2.3 沟谷泥石流易发性等级评价

3. 实验结果与分析

3.1 分类性能

3.2 评价结果及分析

3.3 典型沟谷分析

4. 讨论

5. 结论

友情链接：

作者简介:
庄静茹（1999—），女，硕士研究生，主要从事地质灾害防治方面的研究。E-mail：499711558@qq.com

通讯作者:
简文彬（1963—），男，博士，教授，主要从事岩土工程与工程地质研究。E-mail：jwb@fzu.edu.cn
